Контроль температурного профиля в химических реакторах, автоклавах и системах кристаллизации определяет селективность каталитических процессов, глубину конверсии сырья и стабильность образования полиморфных модификаций. Ошибки при подборе термостатирующего оборудования приводят к неконтролируемому термическому разгону экзотермических реакций, механическому повреждению дорогостоящих аппаратов или многократному удорожанию проектных решений при прохождении экспертизы промышленной безопасности.
1. Архитектурная классификация: циркуляционные чиллеры и динамические термостаты (TCU)
В современных химико-фармацевтических производствах применяются две принципиально разные схемы жидкостного терморегулирования:
| Параметр | Циркуляционный чиллер (серии LT, LTZ, LG) | Динамический термостат / TCU (серии SUNDI, SUNDIZ) |
|---|---|---|
| Функциональные режимы | Исключительно охлаждение | Охлаждение и нагрев в рамках единого непрерывного цикла |
| Рабочий диапазон | От -80 °C до +30 °C (двухкаскадные парокомпрессионные схемы) | От -120 °C до +350 °C (серийный охват номенклатуры оборудования) |
| Внутренний объем контура | Большой гидравлический объем с баком-демпфером | Минимальный объем теплоносителя при максимальной площади пластинчатых PHE |
| Динамика управления | Квазистационарная стабилизация, отвод постоянной тепловой мощности | Высокодинамичное следование температурной рампе (dT/dt до 10–15 K/мин), оперативный реверс |
| Типовые технологические узлы | Дефлегматоры, ротационные испарители, вакуумные ловушки, электростатические чаки | Реакторы периодического синтеза АФС, кристаллизаторы, полимеризаторы |
Конструктивные особенности динамических систем (TCU)
В отличие от простых промышленных охладителей, профессиональные термостаты серий SUNDI и SUNDIZ строятся по схеме герметичного закрытого контура с минимальной собственной теплоемкостью:
- Пластинчатые теплообменники (PHE) из стали AISI 316L: обеспечивают эффективную теплопередачу при минимальном заполнении системы теплоносителем.
- Бессальниковые насосы с магнитной муфтой: исключают использование механических торцевых уплотнений, предотвращая протечки агрессивных и высокотемпературных теплоносителей при циклических термических колебаниях.
- Холодный расширительный сосуд: бак гидравлически вынесен из зоны циркуляции, и температура теплоносителя в нем механически и теплофизически не превышает +60 °C даже при разогреве рубашки реактора до +300 °C. Это полностью исключает контакт горячего масла с кислородом атмосферы, останавливая термоокислительную деструкцию, осмоление и испарение. При глубоком холоде закрытая система защищает масло от конденсации и кристаллизации влаги из воздуха.
2. Теплоносители: реологические ограничения и нормы пожарной безопасности
Маркетинговые заявления о наличии универсального теплоносителя с диапазоном «от -120 °C до +350 °C» противоречат фундаментальным законам термодинамики. Термостаты аппаратно поддерживают данный интервал, но под каждую конкретную задачу подбирается индивидуальный состав с рабочим окном не более 150–200 K.
Реология при отрицательных температурах: пристеночный слой в испарителе
Главная ошибка при тепловом расчете — ориентация исключительно на целевую уставку в реакторе (например, Tprocess = -45 °C). Плотность теплового потока в пластинчатом испарителе требует перепада температур между теплоносителем и кипящим хладагентом ΔThx = 12…18 K.
При температуре ядра потока теплоносителя -45 °C хладагент кипит при температуре -57…-60 °C. В пристеночном слое температура стенки теплообменника падает до аналогичных отрицательных значений, где вязкость кремнийорганических жидкостей (полидиметилсилоксанов PDMS) резко подскакивает:
Нагрев выше температуры вспышки: перевод в категорию ЛВЖ
Особую опасность представляет эксплуатация органических и силиконовых масел на температурах выше температуры их вспышки в закрытом тигле (Tflash).
| Марка теплоносителя | Химическая основа | Рабочий интервал | Температура вспышки (Tflash) |
|---|---|---|---|
| Низкотемпературный состав | Короткоцепочечные силиконы (PDMS) | -90 °C … +195 °C | +87 °C |
| Среднетемпературный состав | Полидиметилсилоксановое масло | -70 °C … +220 °C | +134 °C |
| Высокотемпературный состав | Дибензилтолуол / терфенилы | -25 °C … +300 °C | +210…+280 °C |
Согласно нормам промышленной безопасности, если горючая жидкость (ГЖ) в замкнутом цикле нагревается до температуры, равной или превышающей температуру ее вспышки (Twork ≥ Tflash), при разгерметизации она мгновенно вскипает с образованием взрывоопасного аэрозоля. В соответствии с регламентами такая среда автоматически переводится в статус легковоспламеняющейся жидкости (ЛВЖ).
Последствия для проекта при переклассификации контура в ЛВЖ:
- Смена категории технологических трубопроводов: линии переходят из относительно безопасной группы В (IV/V категория) в группу А или Б(а) (I или II категория).
- Ужесточение монтажа: полный запрет резьбовых муфт, переход исключительно на фланцы типа «шип-паз» с терморасширенным графитом (ТРГ) и обязательный 100% неразрушающий контроль всех сварных швов (РК/УЗК) вместо выборочных 10–20%.
- Перерасчет взрывопожароопасности цеха: помещение реакторного зала по СП 12.13130 переходит из категории В1–В3 в категорию А или Б, что влечет обязательное проектирование легкосбрасываемых конструкций (ЛСК), аварийной взрывозащищенной вентиляции с 8-кратным обменом, установку датчиков ДВК и применение электрооборудования во взрывозащищенном исполнении 1Ex d IIB T4.
3. Гидродинамика: закон неразрывности потока и ограничение напора
Закон сохранения массы для установившегося одномерного потока несжимаемой среды выражается классическим уравнением неразрывности:
Из уравнения следует, что при заужении сечений трубопроводов скорость потока возрастает обратно пропорционально квадрату диаметра, а потери давления на трение (согласно формуле Дарси-Вейсбаха) растут пропорционально пятой степени диаметра (ΔP ∝ 1/d5). Сужение сечений и установка избыточного количества отводов приводят к резкому росту гидравлического сопротивления трассы.
Почему в замкнутых контурах не требуется высокий напор насоса?
В открытых системах насос затрачивает энергию на подъем столба жидкости на геометрическую высоту (Hgeo = Δz). В замкнутых контурах восходящая и нисходящая ветви представляют собой сообщающиеся сосуды: гидростатическое давление опускающегося столба уравновешивает давление поднимающегося:
Насос преодолевает исключительно гидродинамические сопротивления трения и местных сужений (трубопроводная арматура, рубашка реактора, пластинчатые теплообменники). Для обеспечения эффективной турбулизации потока (Re > 104) в замкнутом цикле достаточен дифференциальный напор в диапазоне 1,2–2,0 бар.
Риски избыточного давления для реакторов
- Разрушение стеклянных реакторов: допустимое избыточное давление в рубашке аппаратов из боросиликатного стекла 3.3 жестко лимитировано величиной 0,5–0,6 бар. Использование высоконапорного насоса без частотного привода или байпасного перепускного узла срезает патрубки рубашки при пусковом гидроударе.
- Скол эмалированного покрытия: эмалированные реакторы выдерживают высокое внутреннее давление, но чувствительны к разности давлений (ΔP = Pрубашки - Pкорпуса). При ведении процессов под вакуумом избыточный напор в рубашке вызывает радиальные сжимающие напряжения и отслоение стеклоэмали.
- Паразитный нагрев теплоносителя: вся гидравлическая мощность насоса за счет вязкостного трения переходит в тепло внутри замкнутого объема. При глубоком охлаждении (-60…-80 °C) избыточный напор в 4–5 бар генерирует 2–3 кВт паразитного тепла, сводя на нет полезную мощность чиллера.
4. Автоматизация процессов: каскадный ПИД-контур и алгоритмы Fuzzy Logic
Стенка реактора и ламинарный пограничный слой создают высокое термическое сопротивление, приводящее к чистому запаздыванию теплопередачи от 2 до 10 минут. Стандартный одноконтурный ПИД-регулятор в таких условиях накапливает интегральную ошибку (Integral Windup), что вызывает термический заброс продукта на 15–50 K выше уставки с риском разгона экзотермы.
Последовательный каскадный контур
Для предотвращения термического растрескивания стекла и эмали в контроллерах термостатов Lneya предусмотрен программный барьер ΔT-control: разница температур между рубашкой и внутренней массой аппарата принудительно ограничивается безопасным коридором ≤ 40–50 K.
Как работает нечеткая логика (Fuzzy Logic) простыми словами
В отличие от булевой логики («включено/выключено»), модуль Fuzzy Logic в системах SUNDIZ работает как виртуальный инженер-технолог, оперирующий лингвистическими категориями:
- Фаззификация: текущее отклонение температуры e(t) и скорость его изменения Δe(t) оцифровываются и распределяются по степеням принадлежности: «Отрицательная большая» (NB), «Около нуля» (ZO), «Положительная большая» (PB).
-
Матрица логических правил: микропроцессор сопоставляет параметры с заложенной базой технологического опыта:
- При приближении к уставке: «ЕСЛИ ошибка сокращается до нуля, НО скорость роста температуры высока, ТО кратно поднять дифференциальную составляющую (Kd ↑) и превентивно охладить рубашку». Термостат принудительно гасит инерцию заранее, исключая перерегулирование.
- При экзотермическом всплеске: «ЕСЛИ скорость изменения ошибки внезапно сменила знак, ТО активировать охлаждение на полную мощность, не дожидаясь, пока теплота реакции прогреет массивный датчик в массе».
- Дефаззификация: методом центра тяжести вычисляются четкие дискретные корректировки коэффициентов ΔKp, ΔKi, ΔKd, непрерывно адаптирующие регулятор к меняющейся теплоемкости реакционной смеси.
5. Исполнительные механизмы: электронный расширительный вентиль (ЭРВ)
При форсированном охлаждении стабильность теплосъема зависит от регулирования расхода жидкого хладагента в пластинчатый испаритель. Вместо механических терморегулирующих вентилей с медленным сильфонным термобаллоном в установках серий SUNDI, SUNDIZ и LTZ применяются шаговые электронные клапаны (EXV/ЭРВ) Emerson и Danfoss:
- Прецизионный шаговый привод перемещает регулирующую иглу клапана с шагом в сотые доли миллиметра, исключая пульсации кипения хладагента («охоту за перегревом»).
- В связке с частотно-регулируемым компрессором ЭРВ обеспечивает поддержание стабильного перегрева пара на всасе (4–6 K), полностью исключая гидравлический удар компрессора жидкой фазой фреона при резком сбросе тепловой нагрузки.
6. Тепловой баланс реактора и методика подбора мощности
Холодопроизводительность оборудования подбирается не по упрощенной изотермической формуле, а по суммарному тепловому балансу нестационарного процесса:
- Qchem: пиковое тепловыделение экзотермической стадии (рассчитывается через мольную энтальпию ΔHr и скорость подачи лимитирующего реагента).
- Qstir: тепловая диссипация энергии перемешивания. Для вязких растворов и турбинных мешалок механическая мощность привода переходит в тепло в объеме от 0,5 до 4 кВт.
- Qapp: теплоемкость металлических и эмалированных стенок реактора, вала мешалки и массы теплоносителя во внешнем контуре обвязки.
- Поправка на рабочую температуру: номинальная холодопроизводительность чиллера при +20 °C падает в 3–4 раза при охлаждении до -40…-60 °C из-за снижения плотности всасываемого пара хладагента. Подбор оборудования проводится строго по кривой холодопроизводительности в нижней рабочей точке технологического процесса.
7. Сводная матрица выбора оборудования
| Технологическая задача | Диапазон и специфика | Рекомендуемая линейка |
|---|---|---|

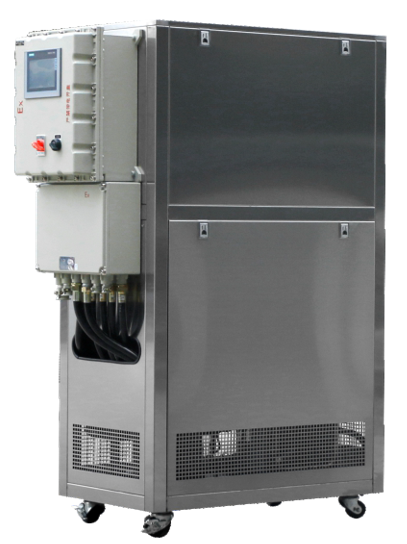

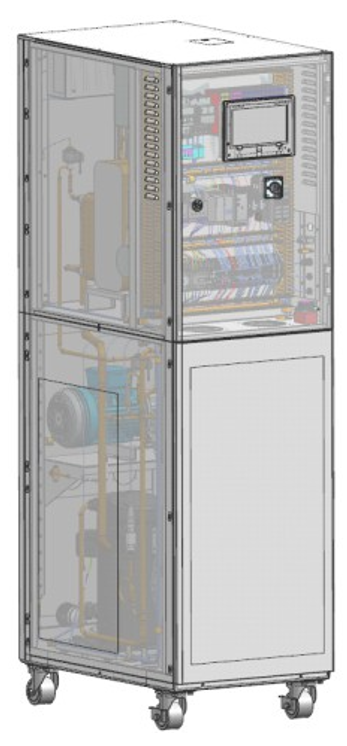

| Низкотемпературный синтез АФС | От -80 °C до +200 °C, контроль экзотермы, стеклянный реактор | SUNDI-8xxW / 9xxW (двухкаскадные динамические термостаты) |

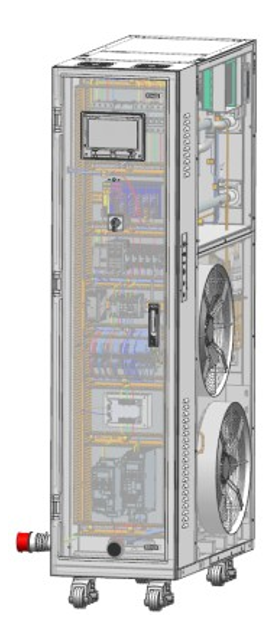

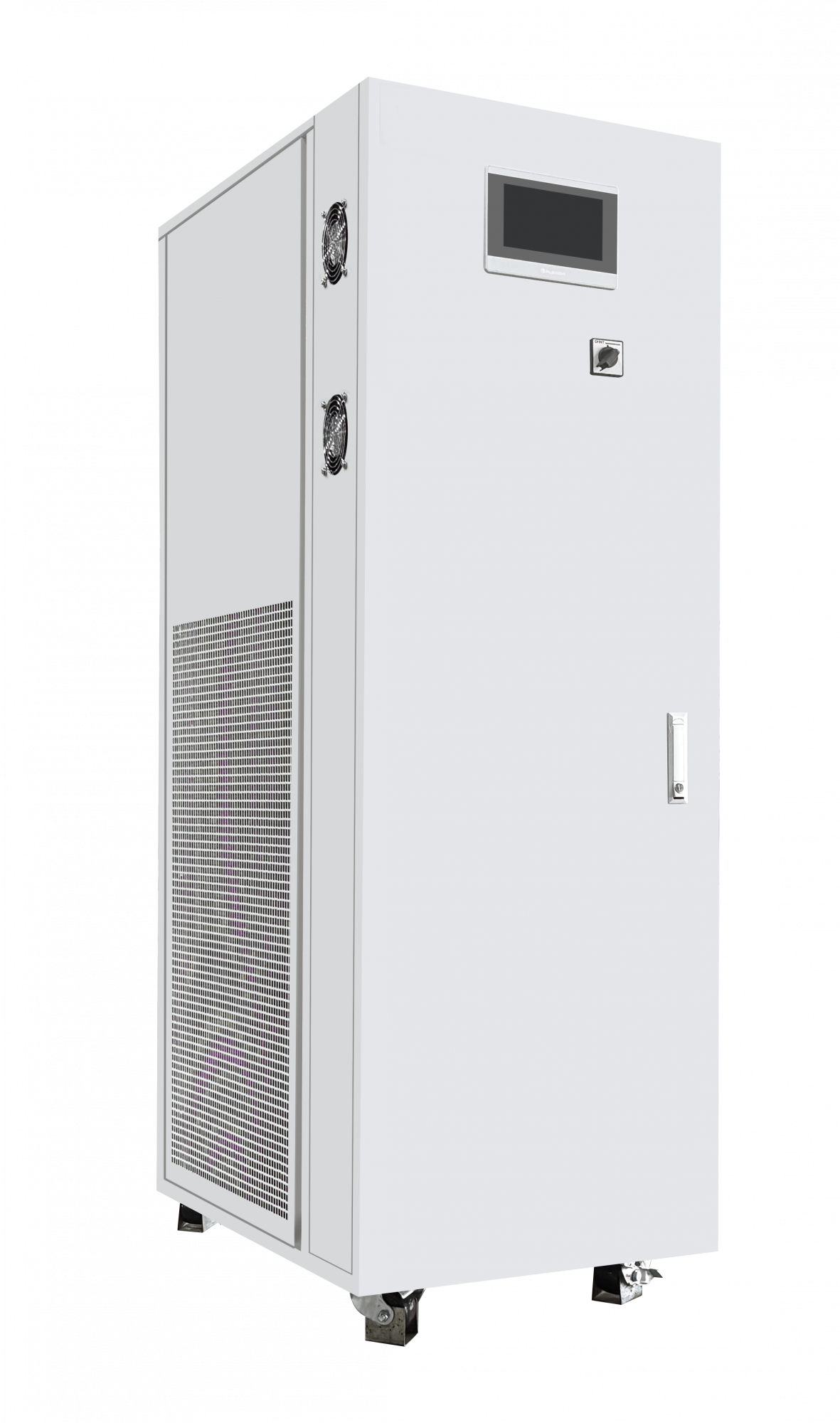

| Прецизионная кристаллизация и полимеризация | От -45 °C до +250 °C, точная рампа с погрешностью ±0,3 °C | SUNDIZ (инверторные системы с адаптивным алгоритмом Fuzzy PID) |
| Высокотемпературный органический синтез | От +50 °C до +300 °C, мощный электронагрев до 130 кВт | UST-A / UC-A (закрытые высокотемпературные циркуляторы) |

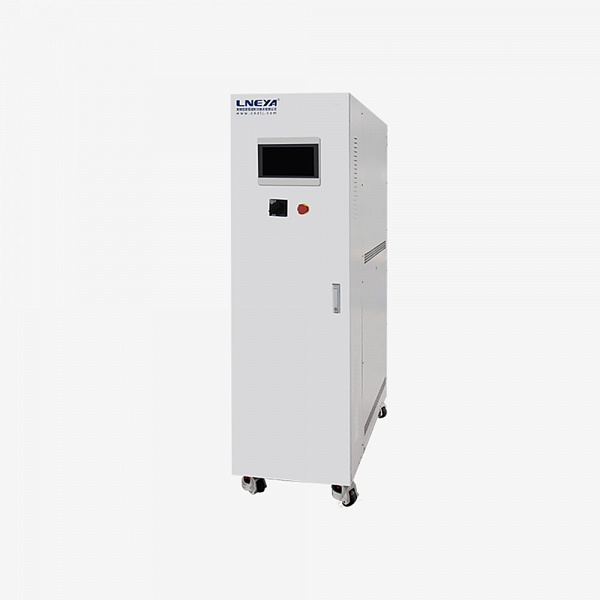

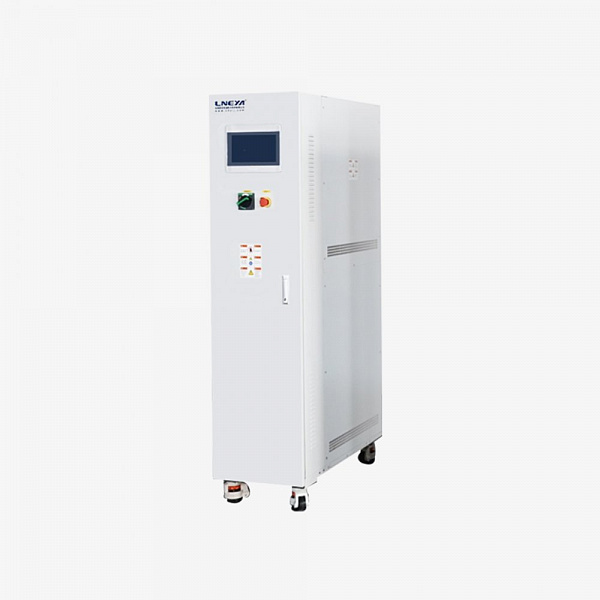

| Стационарный отвод тепла от конденсаторов | От -20 °C до +20 °C, непрерывный отбор тепла конденсации | LT / LTZ (циркуляционные промышленные чиллеры) |
| Цеховые системы на централизованных сетях | Управление паром и захоложенным заводским гликолем | SR (модули вторичного регулирования без компрессора) |
