Центрифуги PBZ c прямым приводом
Нужен подбор оборудования, инжиниринговое решение или расчет проекта под ваши технологические задачи?

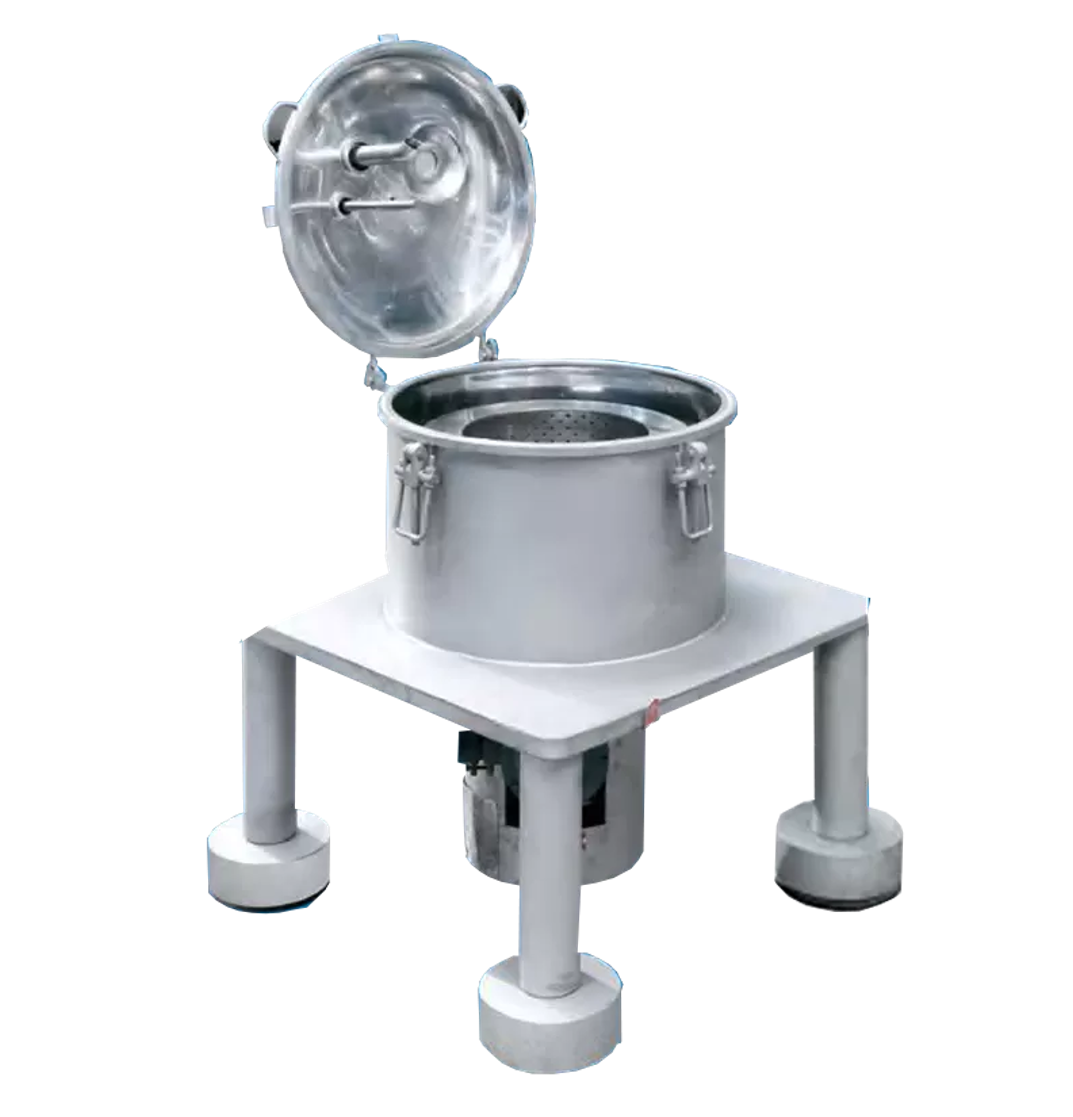

Центрифуги PBZ Huada — компактные с прямым приводом и ручной верхней выгрузкой
Закрытая плитная центрифуга, у которой двигатель соединён с ротором напрямую.
Двигатель расположен под машиной: нет ремней и пыли от них, занимаемая площадь минимальна. Время фильтрации задаётся произвольно, осадок промывается полностью, частицы не разрушаются.
Области применения
Лаборатории, пилотные установки и малотоннажные производства в фармацевтике, тонкой химии и пищевой промышленности.
Принцип действия
Основные компоненты
Опции и дополнительное оснащение
Материальное исполнение и антикоррозионная защита
Материал деталей, контактирующих с продуктом, подбирается под состав суспензии и промывочной жидкости, температуру разделения и санитарные требования. Если данных о коррозионной стойкости нет, материал подтверждается испытаниями образцов и лабораторной проверкой. Центрифуга может быть изготовлена в любом из исполнений ниже.
Конструкционные стали и сплавы
Покрытия и футеровки
Для сильнокоррозионных сред:
Полировка контактных поверхностей Ra ≤ 0,8 мкм. Уплотнения подбираются под среду: силикон, фторкаучук и другие стойкие эластомеры.
Фильтровальные мешки и ткани SEFAR
Фильтровальные мешки и ткани производства SEFAR (Швейцария). Материал выбирается по химической и температурной стойкости, плетение и размер ячейки — по гранулометрии продукта.
- Плетения: полотняное, саржевое, атласное, двойное
- Ячейка выбирается немного крупнее мелкой фракции: в начале цикла часть мелочи проходит, затем на ткани формируется слой осадка, который сам задерживает мелкие частицы, и фильтрат осветляется
Взрывозащищённое исполнение и азотная инертизация
Для органических растворителей, токсичных и пожаровзрывоопасных сред центрифуга поставляется во взрывозащищённом исполнении с инертизацией внутреннего объёма азотом. Перед пуском полость продувается азотом, содержание кислорода снижается с 21% до безопасного для конкретной среды уровня. Пуск разрешается только при выполнении четырёх условий: время продувки, объём поданного азота, концентрация кислорода и давление в корпусе.
В работе кислород измеряется непрерывно, а азот подаётся малым расходом или импульсами большого расхода (например, перед открытием выгрузки) — концентрация удерживается в заданном коридоре.
Для заказа укажите разделяемую среду, класс взрывоопасной зоны и требуемую маркировку взрывозащиты.
Технические характеристики центрифуг PBZ
Основные параметры типоразмерного ряда:
| Параметр | PBZ300 | PBZ450 | PBZ600 | PBZ800 | PBZ1000 |
| Диаметр ротора, мм | 300 | 450 | 600 | 800 | 1000 |
| Объём ротора, л | 5 | 20 | 40 | 100 | 155 |
| Макс. загрузка, кг | 7 | 30 | 55 | 135 | 200 |
| Макс. скорость, об/мин | 2825 | 1900 | 1500 | 1200 | 1000 |
| Фактор разделения, G | 1340 | 910 | 755 | 645 | 560 |
| Мощность двигателя, кВт | 1,1 | 1,5 | 3 | 5,5 | 7,5 |
| Габариты, мм | 605×605×830 | 880×880×1000 | 1200×1050×1300 | 1500×1250×1400 | 1600×1400×1450 |
| Масса, кг | 200 | 300 | 1100 | 1500 | 2000 |
Каждый типоразмер выпускается в двух модификациях. Исполнение N: все детали в контакте с продуктом — AISI 316L, азотная защита и анализатор кислорода. Исполнение H: AISI 304 с покрытием PFA, патрубки из Hastelloy C276, CIP-патрубок.
