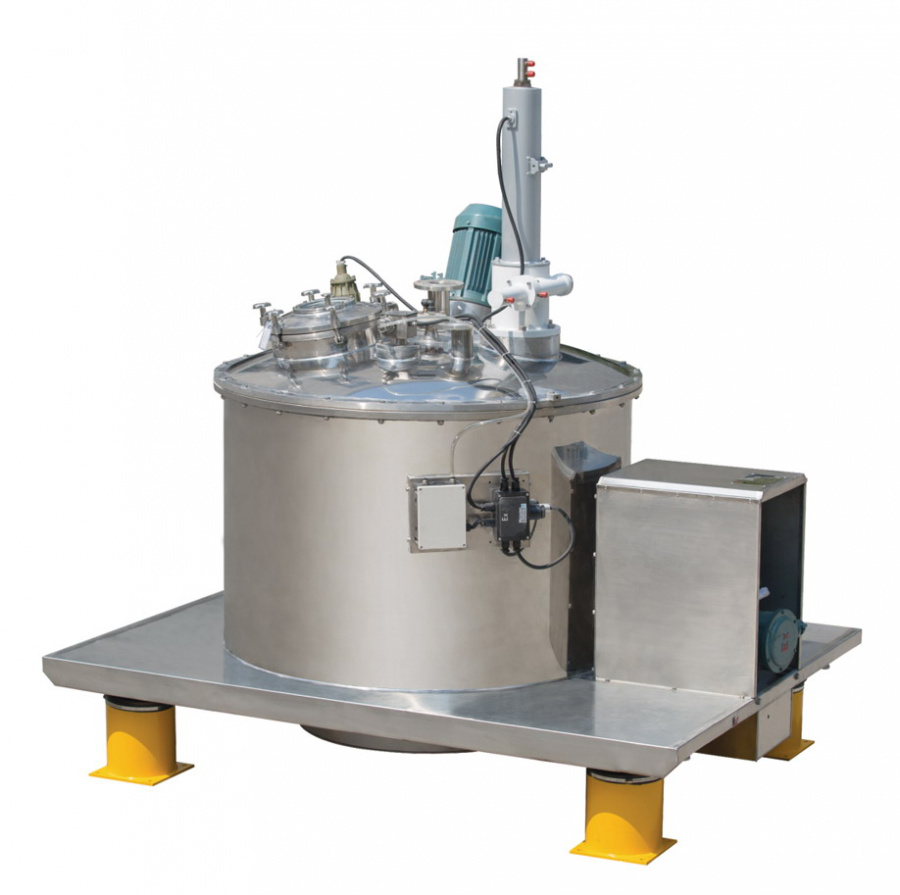

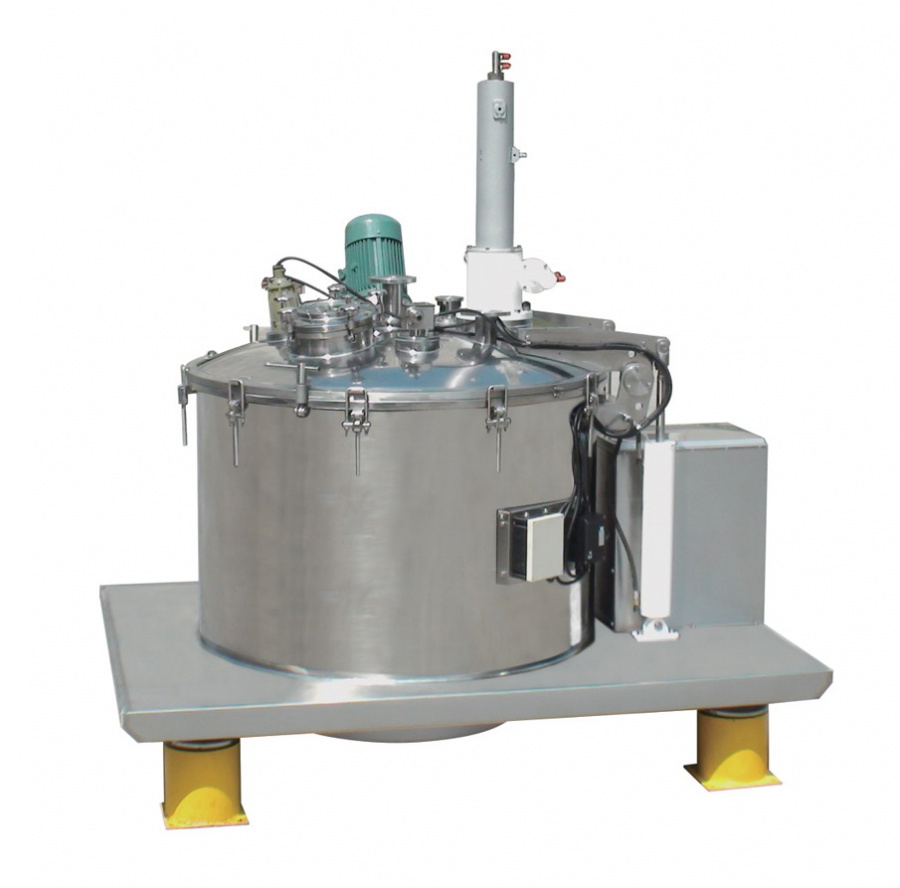

Центрифуги LGZ / PGZ с автоматической ножевой нижней выгрузкой
Нужен подбор оборудования, инжиниринговое решение или расчет проекта под ваши технологические задачи?
Центрифуги LGZ / PGZ Huada — автоматические вертикальные с ножевой нижней выгрузкой
Вертикальная фильтрующая центрифуга периодического действия с полностью автоматическим циклом.
Машина работает по программе без участия оператора: от подачи суспензии до выгрузки осадка через днище и регенерации ткани. Большая единичная загрузка, возможность удалённого управления и широкий выбор исполнений делают серию универсальной для фармацевтики, тонкой химии и пищевой промышленности.
Области применения
Суспензии с частицами и волокнами, в том числе вязкие, мелкодисперсные, токсичные и пожаровзрывоопасные.
Антибиотики, витамины, фарминтермедиаты, соли, глутамат натрия, пищевые добавки, крахмал, сахар, сульфат аммония, гипс, мирабилит, красители, пигменты, смолы, пестициды; горнодобывающая промышленность и экология.
Принцип действия
Двигатель через ремённую передачу вращает ротор с фильтровальной тканью. Цикл выполняется по программе PLC, скорость ротора на каждой фазе задаёт частотный преобразователь.
Основные компоненты
Опции и дополнительное оснащение
Материальное исполнение и антикоррозионная защита
Материал деталей, контактирующих с продуктом, подбирается под состав суспензии и промывочной жидкости, температуру разделения и санитарные требования. Если данных о коррозионной стойкости нет, материал подтверждается испытаниями образцов и лабораторной проверкой. Центрифуга может быть изготовлена в любом из исполнений ниже.
Конструкционные стали и сплавы
Покрытия и футеровки
Для сильнокоррозионных сред:
Полировка поверхностей зеркальная или матовая, до Ra 0,2–0,4 мкм, соответствие cGMP. Уплотнения подбираются под среду: силикон, фторкаучук и другие стойкие эластомеры.
Фильтровальные ткани и мешки SEFAR
Фильтровальные ткани и мешки производства SEFAR (Швейцария). Материал выбирается по химической и температурной стойкости, плетение и размер ячейки — по гранулометрии продукта.
- Плетения: полотняное, саржевое, атласное, двойное
- Ячейка выбирается немного крупнее мелкой фракции: в начале цикла часть мелочи проходит, затем на ткани формируется слой осадка, который сам задерживает мелкие частицы, и фильтрат осветляется
Взрывозащищённое исполнение и азотная инертизация
Для органических растворителей, токсичных и пожаровзрывоопасных сред центрифуга поставляется во взрывозащищённом исполнении с инертизацией внутреннего объёма азотом. Перед пуском полость продувается азотом, содержание кислорода снижается с 21% до безопасного для конкретной среды уровня. Пуск разрешается только при выполнении четырёх условий: время продувки, объём поданного азота, концентрация кислорода и давление в корпусе.
В работе кислород измеряется непрерывно, а азот подаётся малым расходом или импульсами большого расхода (например, перед открытием выгрузки) — концентрация удерживается в заданном коридоре.
Для заказа укажите разделяемую среду, класс взрывоопасной зоны и требуемую маркировку взрывозащиты.
Технические характеристики центрифуг LGZ / PGZ
Основные параметры типоразмерного ряда:
| Параметр | LGZ600NF | LGZ/PGZ800 | LGZ/PGZ1000 | LGZ/PGZ1250 | LGZ/PGZ1500 | LGZ/PGZ1600 | LGZ/PGZ1800 |
| Диаметр ротора, мм | 600 | 800 | 1000 | 1250 | 1500 | 1600 | 1800 |
| Объём ротора, л | 45 | 100 | 190 | 400/500 | 610 | 800/1000 | 1200 |
| Макс. загрузка, кг | 60 | 135 | 255 | 500/600 | 820 | 1000/1200 | 1250 |
| Макс. скорость, об/мин | 1800 | 1200/1500 | 1100/1200 | 1100/1200 | 850 | 850 | 800 |
| Фактор разделения, G | 1065 | 645/1008 | 677/805 | 700/1008 | 606 | 647 | 645 |
| Мощность двигателя, кВт | 5,5 | 7,5/11 | 15 | 22/30 | 37 | 37/45 | 55 |
| Габариты, мм | 1460×1150×1210 | 1850×1250×2045 | 2200×1500×2250 | 2550×1800×2550 (2900) | 2900×2100×2700 | 3200×2400×3000 (3250) | 3500×2500×3400 |
| Масса, кг | 1400 | 2000 | 3500 | 5000 | 8000 | 9500 | 15000 |
