Горизонтальная Ножевая выгрузка cGMP / FDA Монтаж через стену VHP (опция) Взрывозащита и азот

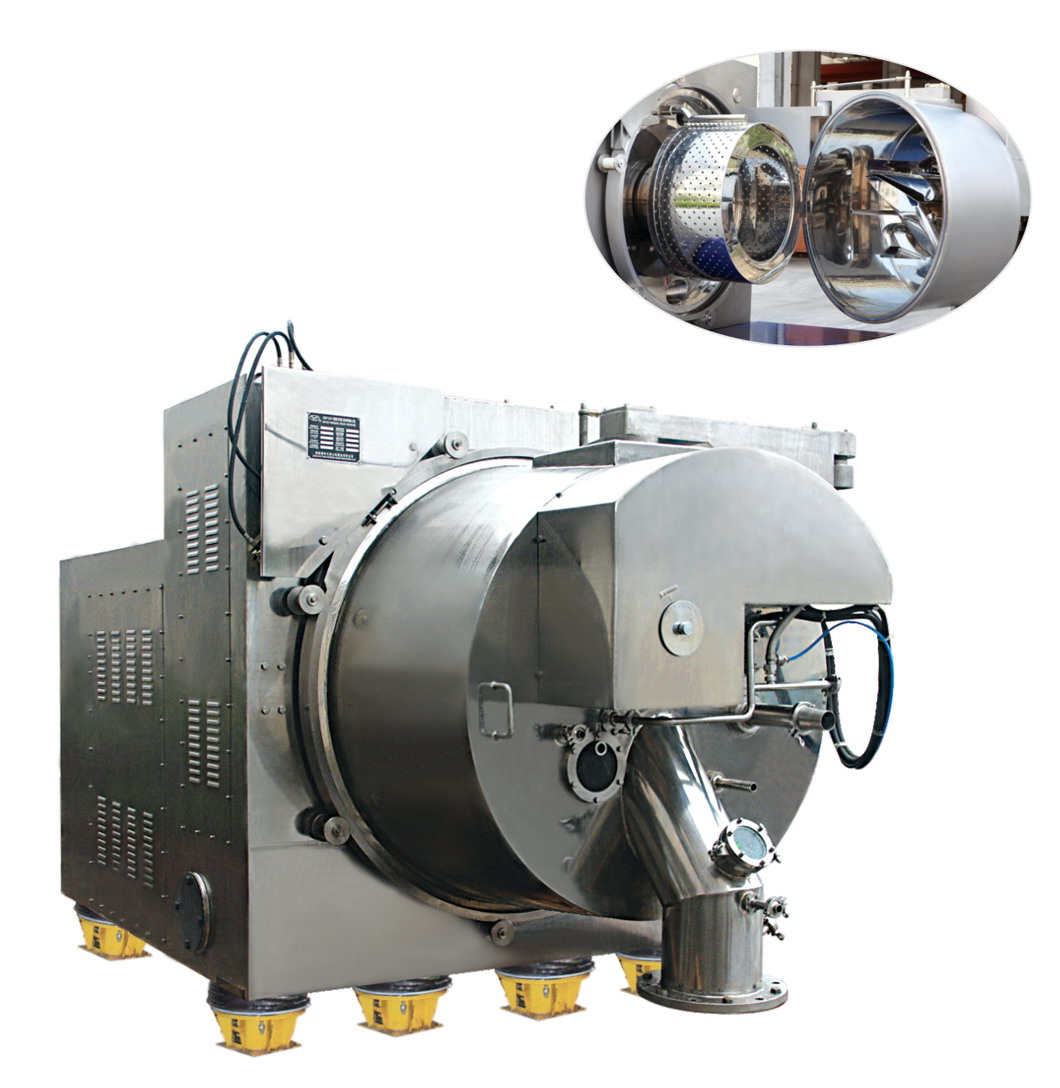

Центрифуги GKF Huada — фармацевтические горизонтальные с ножевой выгрузкой (GMP)

Горизонтальная фильтрующая центрифуга с непрерывным вращением ротора и периодическим циклом.

Конструкция и управление рассчитаны на требования GMP и FDA: полностью закрытая чистая рабочая зона для асептических производств отделена от привода, гидравлики и смазки. Цикл короткий, осадок получается с низкой влажностью и хорошо промытым.

Области применения

Фармацевтика (АФС и интермедиаты) и пищевая промышленность; суспензии низкой вязкости с высокими санитарными требованиями.

Принцип действия

Ротор вращается непрерывно, технологические операции идут циклами по программе PLC; исполнительные механизмы — электро-пневмо-гидравлические, с автоматическим и ручным режимом.

Подача. Суспензия поступает во вращающийся ротор через питающую трубу; датчик слоя осадка управляет подачей импульсами до заполнения 75–80% высоты борта

Фильтрация. Маточный раствор проходит через фильтровальную ткань и отводится через патрубок фильтрата; фаза завершается, когда жидкость уходит с поверхности осадка

Промывка. Промывочная жидкость подаётся через питающую или промывочную трубу под контролем датчика слоя до заданного объёма

Отжим. Ротор разгоняется, осадок отжимается до требуемой влажности или в течение заданного времени

Срезание и выгрузка. Нож срезает осадок на полной или пониженной скорости, осадок выходит через выгрузной лоток

Регенерация ткани. Остаточный слой разрыхляется газовой обратной продувкой с тыльной стороны ротора и снимается ножом

CIP-мойка. Форсунки и моющие шары промывают корпус, ротор, бункер выгрузки и дверь

Основные компоненты

РоторГоризонтальный фильтрующий барабан с фильтровальной тканью

Откидная дверьБольшая дверь с гидрозамком открывает доступ ко всей рабочей зоне

Стеновая панельОтделяет чистую зону от привода, гидравлики и смазки; позволяет монтаж сквозь стену чистого помещения

Двойное уплотнение валаЗащищает чистую зону от масла и загрязнений

Ножевой узелНож с гидроцилиндром и контролем положения

Питающая и промывочная трубыВвод суспензии и промывочной жидкости

Датчик слоя осадкаУправление подачей и промывкой

Газовая обратная продувкаУдаление остаточного слоя и регенерация ткани

ПриводГлавный двигатель с бесступенчатой регулировкой скорости, резистивное торможение

Гидростанция и система смазкиЗа стеновой панелью, вне чистой зоны

ОснованиеЖидкостные демпферы без плавающей платформы

Шкаф управленияPLC, сенсорная панель, интерфейс DCS; защиты по скорости, вибрации, перегреву подшипников, открытию двери, положению ножа и давлению смазки

Опции и дополнительное оснащение

✓ Онлайн-стерилизация полости и трубопроводов перекисью водорода (VHP)

✓ Монтаж сквозь стену или моноблок

✓ Пневматический дисковый затвор выгрузки

Материальное исполнение

Стандарт

Продуктовая зона из AISI 316L с зеркальной полировкой Ra ≤ 0,4 мкм.

Коррозионностойкое исполнение

Покрытие барабана:

Halar (ECTFE)PFAETFE

Остальные детали, контактирующие с продуктом:

ТитанHastelloy C276Hastelloy C22

Уплотнения из фторкаучука и силикона подбираются под среду.

Фильтровальные ткани и мешки SEFAR

Фильтровальные ткани и мешки производства SEFAR (Швейцария). Материал выбирается по химической и температурной стойкости, плетение и размер ячейки — по гранулометрии продукта.

PE (полиэтилен)PP (полипропилен)ETFEPTFE

Плетения: полотняное, саржевое, атласное, двойное
Ячейка выбирается немного крупнее мелкой фракции: в начале цикла часть мелочи проходит, затем на ткани формируется слой осадка, который сам задерживает мелкие частицы, и фильтрат осветляется

Взрывозащищённое исполнение и азотная инертизация

Для органических растворителей, токсичных и пожаровзрывоопасных сред центрифуга поставляется во взрывозащищённом исполнении с инертизацией внутреннего объёма азотом. Перед пуском полость продувается азотом, содержание кислорода снижается с 21% до безопасного для конкретной среды уровня. Пуск разрешается только при выполнении четырёх условий: время продувки, объём поданного азота, концентрация кислорода и давление в корпусе.

В работе кислород измеряется непрерывно, а азот подаётся малым расходом или импульсами большого расхода (например, перед открытием выгрузки) — концентрация удерживается в заданном коридоре.

ЭлектрооборудованиеВзрывозащищённые двигатели, электромагнитные клапаны, светильник и посты управления по месту; барьеры искрозащиты; бесконтактное динамическое торможение.

Статическое электричествоЗаземление, токопроводящая смазка вращающихся узлов, антистатические ремни.

ГерметичностьГазоплотный корпус, азотный подпор уплотнения главного вала, гидрозатворы на линиях фильтрата и газоотвода, контроль давления с сигнализацией при нарушении уплотнения.

4 режима азотной защитыПродувка + обратная связь по O₂ + подпитка; продувка + подпитка с контролем O₂; продувка + подпитка; аварийный. Режим выбирается на сенсорной панели.

Безопасность персоналаГазоанализатор кислорода в цехе с сигнализацией: часть азота неизбежно выходит в помещение.

Для заказа укажите разделяемую среду, класс взрывоопасной зоны и требуемую маркировку взрывозащиты.

Технические характеристики центрифуг GKF

Основные параметры типоразмерного ряда:

Параметр	GKF600N	GKF800	GKF1000	GKF1250	GKF1600
Диаметр ротора, мм	600	800	1000	1250	1600
Длина ротора, мм	325	400	500	625	800
Объём ротора, л	45	100	172	340	690
Макс. загрузка, кг	60	125	240	425	950
Макс. скорость, об/мин	2400	1600	1400	1200	950
Фактор разделения, G	1935	1145	1090	1007	808
Мощность двигателя, кВт	22	30	37	55	90
Габариты, мм	2400×1250×1920	2500×1600×1800	2800×1800×2000	3820×2450×2100	4200×2700×2800
Масса, кг	4000	5500	8500	16000	20000
