Взрывозащита Азотная инертизация Газоплотные уплотнения

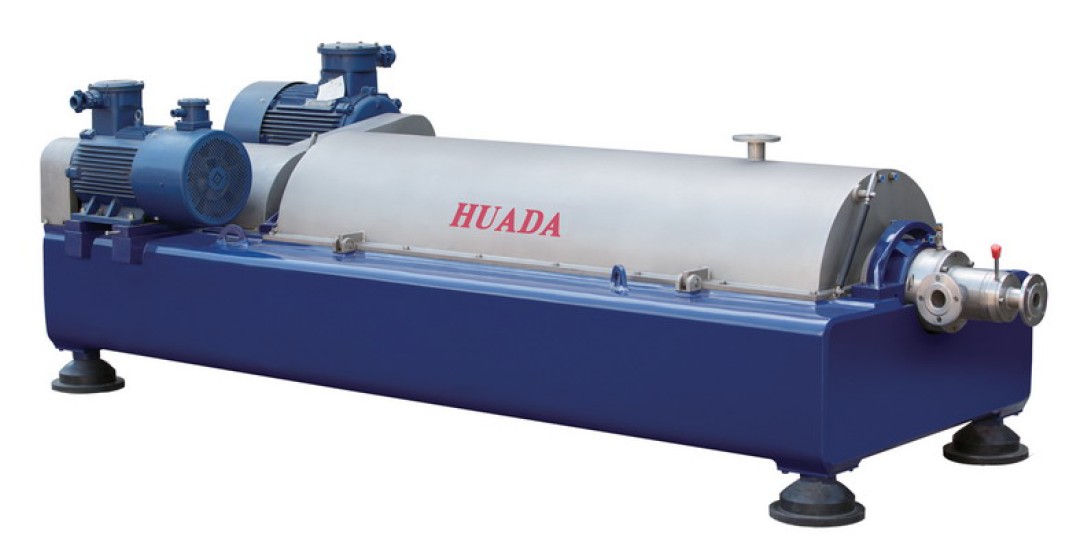

Декантеры LWF Huada — взрывозащищённые с азотной защитой

Декантер для взрыво- и пожароопасных процессов, где нельзя выпускать пары наружу и допускать подсос воздуха.

Конструкция ротора и шнека — как у серии LW. Отличие в герметизации: оба торца ротора и выход жидкости закрыты газоплотными уплотнениями с поддувом азота, внутренний объём инертизирован.

Области применения

Химия, нефтехимия, фармацевтика — токсичные, коррозионные и легковоспламеняющиеся среды.

Принцип действия

Инертизация перед пуском. Корпус и ротор продуваются азотом; пуск возможен только после подтверждения расхода и давления азота

Подача и осаждение. Суспензия по неподвижной питающей трубе поступает в ротор, твёрдая фаза осаждается на стенке

Транспортировка и выгрузка. Шнек с разностью скоростей перемещает осадок на конус, где он подсушивается и выгружается

Отвод жидкости. Осветлённая жидкость выводится через газоплотный узел без контакта с атмосферой

Защита уплотнений. Азот непрерывно подаётся между кольцами газоплотных уплотнений под давлением выше, чем в корпусе и атмосфере, и через узкий зазор уходит в обе стороны — воздух не проникает внутрь, пары не выходят наружу. Отработанный азот с примесями отводится на очистку

Основные компоненты

ДекантерРотор, шнек и редуктор серии LW, два взрывозащищённых двигателя

Газоплотные уплотненияТорцевое механическое уплотнение, набор колец с сальниками, компенсационные кольца

Узел подготовки азотаРедукционный и предохранительный клапаны, электромагнитные клапаны

Контроль азотаРасходомеры, дифманометры и манометры по каждой линии

Отвод отработанного азотаСброс газа с примесями на очистку

Детектор опасных газовКонтроль утечек продукта

Датчики кислорода в помещенииБезопасность персонала: часть азота выходит в цех через уплотнения

Шкаф управленияЗащиты по скорости и разности скоростей, вибрации, перегрузке и перегреву двигателей, температуре подшипников, крутящему моменту шнека

Почему газоплотное уплотнение

Декантеры Huada выпускаются с тремя классами уплотнения. LWF использует старший класс.

Открытое

Стандартные машины: пары продукта безопасны и не требуют изоляции от атмосферы.

Паронепроницаемое

Пары загрязняют окружающую среду или контакт продукта с воздухом нежелателен.

Газоплотное с азотом — LWF

Токсичные, коррозионные и легковоспламеняющиеся среды.

Для заказа укажите разделяемую среду, класс взрывоопасной зоны и требуемую маркировку взрывозащиты.

Технические характеристики декантеров LWF

Основные параметры типоразмерного ряда:

Модель	Диаметр ротора мм	L/D	Скорость об/мин	G	Главный двигатель кВт	Масса кг	Габариты мм
LWF355×1460	350	4,17	4000	3132	22–30	2500	3240×1010×1029
LWF420×1680	420	4	3600	3044	30–37	2830	3500×1490×1303
LWF530×2120	530	4	3200	3035	45–55	4200	4885×1230×1676
LWF720×2880	720	4	2500	2516	90–110	11000	5280×2033×1720
