UC +50℃…+300℃
Арт. LN-UC
Нужен подбор оборудования, инжиниринговое решение или расчет проекта под ваши технологические задачи?

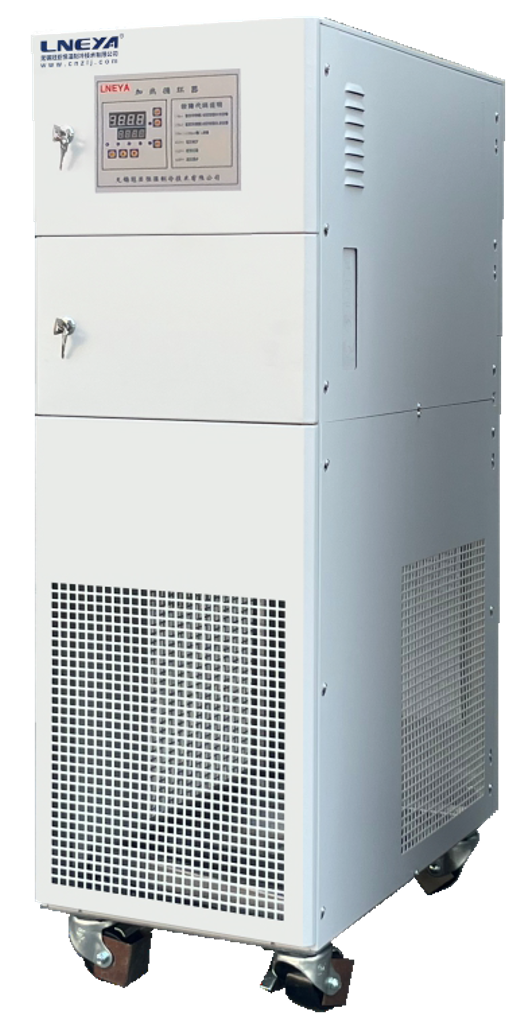

Серия LNEYA UC — это мощные промышленные нагреватели для работы в диапазоне от +50°С до +300°С. Они обеспечивают быстрый нагрев и безопасную эксплуатацию с высокотемпературным маслом благодаря герметичному контуру (без дыма и окисления).
Конфигурация системы охлаждения:
Тип теплообменника в этой серии строго зависит от мощности модели:
Модели до 10 кВт: Оснащаются воздушным охлаждением (радиатор + вентилятор). Это делает компактные модели автономными и удобными для перемещения между реакторами.
Модели свыше 10 кВт: Оснащаются водяным охлаждением (теплообменник). На больших мощностях вода необходима для эффективного съема тепла с массивной системы.
Важно: Функция охлаждения здесь служит только для завершения процесса (Post-Process Cooling) — чтобы оператор мог быстро и безопасно остудить реактор или установку для выгрузки продукта.
Идеальное применение:
Максимально простые задачи («нагрел и забыл»): дистилляция, высокотемпературный синтез без выделения тепла, нагрев экструдеров и пресс-форм.
Конфигурация системы охлаждения:
Тип теплообменника в этой серии строго зависит от мощности модели:
Модели до 10 кВт: Оснащаются воздушным охлаждением (радиатор + вентилятор). Это делает компактные модели автономными и удобными для перемещения между реакторами.
Модели свыше 10 кВт: Оснащаются водяным охлаждением (теплообменник). На больших мощностях вода необходима для эффективного съема тепла с массивной системы.
Важно: Функция охлаждения здесь служит только для завершения процесса (Post-Process Cooling) — чтобы оператор мог быстро и безопасно остудить реактор или установку для выгрузки продукта.
Идеальное применение:
Максимально простые задачи («нагрел и забыл»): дистилляция, высокотемпературный синтез без выделения тепла, нагрев экструдеров и пресс-форм.
| Модель | UC-5530N | UC-7530N | UC-A1030N | UC-A1530N | UC-A2530N | |
| Температурный диапазон | +50℃～+300℃ | |||||
| Система управления | Адаптивный ПИД-контроллер | |||||
| Режимы контроля температуры | По теплоносителю на выходе | |||||
| Тип внешнего датчика температуры | PT100 | |||||
| Точность поддержания температуры | ±0.5℃ | |||||
| Мощность нагрева | 5,5 | 7,5 | 10 | 15 | 25 | |
| Мощность охлаждения | 300℃ | 5,5 | 7,5 | 10 | 15 | 25 |
| 200℃ | 5,5 | 7,5 | 10 | 13 | 25 | |
| 100℃ | 4 | 5 | 7 | 12 | 20 | |
| 65℃ | 1,8 | 2,2 | 3 | 5 | 8,5 | |
| Насос, подача, л/мин | 35 | 50 | 50 | 110 | 150 | |
| Насос, напор, бар | 1,2 | 1,2 | 1,2 | 1,5 | 1,5 | |
| Нагреватель | Фланцевый трубчатый электронагреватель (ТЭН) | |||||
| Охлаждение |
Воздушный конденсатор с медными трубками и алюминиевым оребрением |
Пластинчатый теплообменник / Кожухотрубный теплообменник |
||||
| Панель управления | 7" сенсорный дисплей, отображение температурной кривой, выгрузка данных в Excel | |||||
| Защитные функции | Функция самодиагностики, защита компрессора от перегрузки, реле высокого давления, реле перегрузки, устройство тепловой защиты, защита от перегрева и защита от температурных сбоев. | |||||
| Замкнутая система циркуляции |
Полностью герметичная система циркуляции обеспечивает: Отсутствие масляного тумана при высоких температурах Отсутствие водяного пара при низких температурах Стабильное давление без повышения во время работы Автоматическую подачу масла при низких температурах |
|||||
| Подключение подачи и обратки | ZG3/4 | ZG1 | ZG1 | ZG1 | DN32 PN10 | |
| Размеры, (ШхГхВ), см | 40*70*130 | 45*70*160 | 45*70*160 | 70*100*175 | 70*100*175 | |
| Масса, кг | 110 | 120 | 160 | 195 | 265 | |
| Мощность, 380 В, 50 Гц | 7 кВт | 9 кВт | 12 кВт | 17 кВт | 28 кВт | |
| Материал корпуса |
Холоднокатанная сталь с порошковым покрытием (цвет 7035) - стандартное исполнение Сталь нержавеющая 304 - опция |
|||||
| Оговорка (дисклеймер) | Технические данные, представленные в таблице, актуальны на текущий момент. В связи с постоянным совершенствованием оборудования они могут изменяться без предварительного уведомления. Для получения точной и актуальной информации просим обращаться к специалистам КВТ Инжиниринг. | |||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Модель | UC-A3830N | UC-A6030N | UC-A9530N | UC-A13030N |
|
|
| Температурный диапазон | +50℃～+300℃ |
|
||||
| Система управления | Адаптивный ПИД-контроллер |
|
||||
| Режимы контроля температуры | По теплоносителю на выходе |
|
||||
| Тип внешнего датчика температуры | PT100 |
|
||||
| Точность поддержания температуры | ±0.5℃ |
|
||||
| Мощность нагрева | 5,5 | 7,5 | 10 | 15 |
|
|
| Мощность охлаждения | 300℃ | 5,5 | 7,5 | 10 | 15 |
|
| 200℃ | 5,5 | 7,5 | 10 | 13 |
|
|
| 100℃ | 4 | 5 | 7 | 12 |
|
|
| 65℃ | 1,8 | 2,2 | 3 | 5 |
|
|
| Насос, подача, л/мин | 35 | 50 | 50 | 110 |
|
|
| Насос, напор, бар | 1,2 | 1,2 | 1,2 | 1,5 |
|
|
| Нагреватель | Фланцевый трубчатый электронагреватель (ТЭН) |
|
||||
| Охлаждение |
Пластинчатый теплообменник / Кожухотрубный теплообменник |
|
||||
| Панель управления | 7" сенсорный дисплей, отображение температурной кривой, выгрузка данных в Excel |
|
||||
| Защитные функции | Функция самодиагностики, защита компрессора от перегрузки, реле высокого давления, реле перегрузки, устройство тепловой защиты, защита от перегрева и защита от температурных сбоев. |
|
||||
| Замкнутая система циркуляции |
Полностью герметичная система циркуляции обеспечивает: Отсутствие масляного тумана при высоких температурах Отсутствие водяного пара при низких температурах Стабильное давление без повышения во время работы Автоматическую подачу масла при низких температурах |
|
||||
| Подключение подачи и обратки | DN40 PN10 | DN40 PN10 | DN50 PN10 | DN50 PN10 |
|
|
| Размеры, (ШхГхВ), см | 80*120*185 | 150*100*185 | 200*145*205 | 200*145*205 |
|
|
| Масса, кг | 395 | 615 | 1220 | 1400 |
|
|
| Мощность, 380 В, 50 Гц | 41 кВт | 65 кВт | 101 кВт | 136 кВт |
|
|
| Материал корпуса |
Холоднокатанная сталь с порошковым покрытием (цвет 7035) - стандартное исполнение Сталь нержавеющая 304 - опция |
|
||||
| Оговорка (дисклеймер) | Технические данные, представленные в таблице, актуальны на текущий момент. В связи с постоянным совершенствованием оборудования они могут изменяться без предварительного уведомления. Для получения точной и актуальной информации просим обращаться к специалистам КВТ Инжиниринг. |
|
||||
