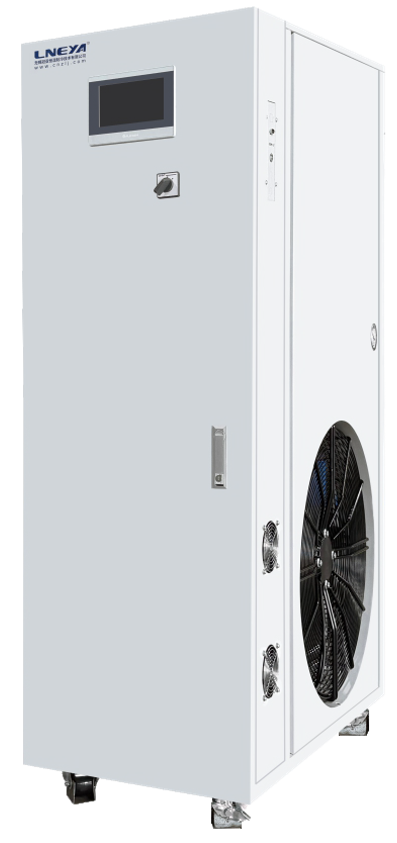

SUNDI -60℃…+250℃
Арт. LN-SUNDI-6
Нужен подбор оборудования, инжиниринговое решение или расчет проекта под ваши технологические задачи?
Циркуляционные термостаты LNEYA SUNDI-6 предназначены для точного контроля температуры в лабораторных, пилотных и промышленных системах, включая реакторы с рубашкой, микроканальные реакторы, автоклавы, дистилляционные установки, вакуумные камеры и т.п. Серия обеспечивает широкий рабочий диапазон температур и сочетает высокую холодопроизводительность с быстрыми режимами нагрева и охлаждения благодаря мощному проточному нагревателю и пластинчатому испарителю фреона.
Интеллектуальная система управления температурой на базе каскадного ПИД-регулирования с опережающим управлением (feedforward) и предиктором задержки повышает стабильность, точность и воспроизводимость процессов, включая формирование заданных температурных градиентов.
Закрытый циркуляционный контур уменьшает потери теплоносителя и упрощает эксплуатацию: с кислородом воздуха контактирует только теплоноситель в расширительном баке, а температура в баке ограничена 60 °C.
Для удобства оператора предусмотрены 7” или 10” сенсорные TFT‑панели, удалённый контроль с ПК и развитые функции безопасности.
Модели мощностью свыше 10 кВт комплектуются водяным охлаждением конденсатора вместо воздушного.
Ключевые характеристики:
Температурный диапазон -60...+250°С (опционально до +300°С)
Мощность нагрева от 2,5 до 60 кВт (при макс. температуре +300°С от 5,5 до 25 кВт)
Мощность охлаждения от 0,25 до 60 кВт (при макс. температуре +300°С от 0,75 до 25 кВт)
Насос с магнитной муфтой - снижение риска протечек термомасла
Возможность удаленного контроля над термостатом и сбора данных о процессе и авариях про протоколам Modbus RTU (RS485) или Modbus TCP/IP (Ethernet)
Воздушное или водяное охлаждение конденсатора фреона
Специальные исполнения и опции:
1. Взрывозащищенное исполнение (EX).
2. Удаленная панель управления в общепромышленном или взрывозащищенном исполнении (EX).
3. Корпус из нержавеющей стали 304 (08Х18Н10).
4. Установка насоса с повышенным напором.
5. Установка внесенных в Госреестр СИ датчиков температуры на подаче и обратке.
Интеллектуальная система управления температурой на базе каскадного ПИД-регулирования с опережающим управлением (feedforward) и предиктором задержки повышает стабильность, точность и воспроизводимость процессов, включая формирование заданных температурных градиентов.
Закрытый циркуляционный контур уменьшает потери теплоносителя и упрощает эксплуатацию: с кислородом воздуха контактирует только теплоноситель в расширительном баке, а температура в баке ограничена 60 °C.
Для удобства оператора предусмотрены 7” или 10” сенсорные TFT‑панели, удалённый контроль с ПК и развитые функции безопасности.
Модели мощностью свыше 10 кВт комплектуются водяным охлаждением конденсатора вместо воздушного.
Ключевые характеристики:
Температурный диапазон -60...+250°С (опционально до +300°С)
Мощность нагрева от 2,5 до 60 кВт (при макс. температуре +300°С от 5,5 до 25 кВт)
Мощность охлаждения от 0,25 до 60 кВт (при макс. температуре +300°С от 0,75 до 25 кВт)
Насос с магнитной муфтой - снижение риска протечек термомасла
Возможность удаленного контроля над термостатом и сбора данных о процессе и авариях про протоколам Modbus RTU (RS485) или Modbus TCP/IP (Ethernet)
Воздушное или водяное охлаждение конденсатора фреона
Специальные исполнения и опции:
1. Взрывозащищенное исполнение (EX).
2. Удаленная панель управления в общепромышленном или взрывозащищенном исполнении (EX).
3. Корпус из нержавеющей стали 304 (08Х18Н10).
4. Установка насоса с повышенным напором.
5. Установка внесенных в Госреестр СИ датчиков температуры на подаче и обратке.
| Модель |
SUNDI-625 SUNDI-625W |
SUNDI-635 SUNDI-635W |
SUNDI-655 SUNDI-655W |
SUNDI-675 SUNDI-675W |
SUNDI-6A10 SUNDI-6A10W |
|
| Температурный диапазон | -60℃～+250℃ | |||||
| Система управления | Каскадное ПИД-регулирование + feedforward (опережающее управление) + предиктор задержки, на базе ПЛК | |||||
| Режимы контроля температуры | По среде в реакторе (внешний датчик), по рубашке (подача и обратка термостата) | |||||
| Контроль разницы температур | Установка и контроль разницы температуры между рубашкой и средой в реакторе | |||||
| Создание программ | 20 программ, до 40 шагов в каждой | |||||
| Протокол связи | MODBUS RTU протокол, RS485 интерфейс | |||||
| Тип внешнего датчика температуры | PT100 | |||||
| Точки контроля температуры | 3 точки. Подача и обратка термостата, среда в реакторе (внешний датчик) | |||||
| Точность поддержания температуры по теплоносителю | ±0.5℃ | |||||
| Точность поддержания температуры по продукту (среде в реакторе) | ±1℃ | |||||
| Опционально |
Точность поддержания температуры по теплоносителю ±0,1°С Точность поддержания температуры по продукту ±0,1°С при мощности нагрева до 25 кВт |
|||||
| Мощность нагрева | 2,5 | 3,5 | 5,5 | 7,5 | 10 | |
| Мощность охлаждения | 250℃ | 2,5 | 3,5 | 5,5 | 7,5 | 10 |
| 100℃ | 2,5 | 3,5 | 5,5 | 7,5 | 10 | |
| 20℃ | 2,5 | 3,5 | 5,5 | 7,5 | 10 | |
| -40℃ | 0,95 | 1,45 | 2,3 | 3,1 | 4,8 | |
| -55℃ | 0,25 | 0,5 | 0,75 | 0,9 | 1,5 | |
| Насос, подача, л/мин | 20 | 35 | 35 | 50 | 60 | |
| Насос, напор, бар | 1,2 | 1,2 | 1,2 | 1,2 | 1,5 | |
| Насос циркуляционный | С магнитной муфтой | |||||
| Компрессор | Tecumseh / Emerson copeland / Carlyle | |||||
| Расширительная клапан | Электронный расширительный клапан | |||||
| Испаритель | Пластинчатый теплообменник | |||||
| Панель управления | 7" сенсорный дисплей, отображение температурной кривой, выгрузка данных в Excel | |||||
| Защитные функции | Функция самодиагностики, защита компрессора от перегрузки, реле высокого давления, реле перегрузки, устройство тепловой защиты, защита от перегрева и защита от температурных сбоев. | |||||
| Хладагент (фреон) | R-404A/R23 | |||||
| Подключение подачи и обратки | ZG1/2 | ZG3/4 | ZG3/4 | ZG1 | ZG1 | |
|
Водя для охлаждения испарителя (для моделей с индексом W (водяное охл.)), темп. воды +20℃ |
1100 л/ч 1.5 бар~4 бар ZG1/2 |
2000 л/ч 1.5 бар~4 бар ZG3/4 |
2300 л/ч 1.5 бар~4 бар ZG3/4 |
2600 л/ч 1.5 бар~4 бар ZG3/4 |
3300 л/ч 1.5 бар~4 бар ZG1 |
|
| Размеры, (ШхГхВ), см | 55*70*175 | 55*70*175 | 55*70*175 | 65*85*185 | 65*85*185 | |
| Масса, кг | 205 | 225 | 300 | 340 | 380 | |
| Мощность, 380 В, 50 Гц | 5 кВт | 10 кВт | 12 кВт | 18 кВт | 22 кВт | |
| Материал корпуса |
Холоднокатанная сталь с порошковым покрытием (цвет 7035) - стандартное исполнение Сталь нержавеющая 304 - опция |
|||||
| Опции |
Порт Ethernet + программное обеспечение для ПК для контроля над термостатом Удаленная панель управления (расстояние не более 10 м от термостата до панели) |
|||||
| Оговорка (дисклеймер) | Технические данные, представленные в таблице, актуальны на текущий момент. В связи с постоянным совершенствованием оборудования они могут изменяться без предварительного уведомления. Для получения точной и актуальной информации просим обращаться к специалистам КВТ Инжиниринг. | |||||
| Модель | SUNDI-6A15W | SUNDI-6A25W | SUNDI-6A38W | SUNDI-6A60W |
|
|
| Температурный диапазон | -60℃～+250℃ |
|
||||
| Система управления | Каскадное ПИД-регулирование + feedforward (опережающее управление) + предиктор задержки, на базе ПЛК |
|
||||
| Режимы контроля температуры | По среде в реакторе (внешний датчик), по рубашке (подача и обратка термостата) |
|
||||
| Контроль разницы температур | Установка и контроль разницы температуры между рубашкой и средой в реакторе |
|
||||
| Создание программ | 20 программ, до 40 шагов в каждой |
|
||||
| Протокол связи | MODBUS RTU протокол, RS485 интерфейс |
|
||||
| Тип внешнего датчика температуры | PT100 |
|
||||
| Точки контроля температуры | 3 точки. Подача и обратка термостата, среда в реакторе (внешний датчик) |
|
||||
| Точность поддержания температуры по теплоносителю | ±0.5℃ |
|
||||
| Точность поддержания температуры по продукту (среде в реакторе) | ±1℃ |
|
||||
| Опционально |
Точность поддержания температуры по теплоносителю ±0,1°С Точность поддержания температуры по продукту ±0,1°С при мощности нагрева до 25 кВт |
|
||||
| Мощность нагрева | 15 | 25 | 38 | 60 |
|
|
| Мощность охлаждения | 250℃ | 15 | 25 | 38 | 60 |
|
| 100℃ | 15 | 25 | 38 | 60 |
|
|
| 20℃ | 15 | 25 | 38 | 60 |
|
|
| -40℃ | 7,8 | 18 | 23 | 31 |
|
|
| -55℃ | 2,8 | 6 | 8 | 11 |
|
|
| Насос, подача, л/мин | 110 | 150 | 200 | 250 |
|
|
| Насос, напор, бар | 1,5 | 1,5 | 1,5 | 2,5 |
|
|
| Насос циркуляционный | С магнитной муфтой |
|
||||
| Компрессор | Tecumseh / Emerson copeland / Carlyle |
|
||||
| Расширительная клапан | Электронный расширительный клапан |
|
||||
| Испаритель | Пластинчатый теплообменник |
|
||||
| Панель управления | 7" сенсорный дисплей, отображение температурной кривой, выгрузка данных в Excel |
|
||||
| Защитные функции | Функция самодиагностики, защита компрессора от перегрузки, реле высокого давления, реле перегрузки, устройство тепловой защиты, защита от перегрева и защита от температурных сбоев. |
|
||||
| Хладагент (фреон) | R-404A/R23 |
|
||||
| Подключение подачи и обратки | ZG1 | DN32 | DN40 | DN50 |
|
|
|
Водя для охлаждения испарителя (для моделей с индексом W (водяное охл.)), темп. воды +20℃ |
4000 л/ч 1.5 бар~4 бар ZG1 1/4 |
8.5 м³/ч 1.5 бар~4 бар DN40 |
14 м³/ч 1.5 бар~4 бар DN50 |
20 м³/ч 1.5 бар~4 бар DN65 |
|
|
| Размеры, (ШхГхВ), см | 80*120*185 | 150*100*185 | 200*145*205 | 200*145*205 |
|
|
| Масса, кг | 380 | 980 | 1350 | 1580 |
|
|
| Мощность, 380 В, 50 Гц | 28 кВт | 56 кВт | 73 кВт | 110 кВт |
|
|
| Материал корпуса |
Холоднокатанная сталь с порошковым покрытием (цвет 7035) - стандартное исполнение Сталь нержавеющая 304 - опция |
|
||||
| Опции |
Порт Ethernet + программное обеспечение для ПК для контроля над термостатом Удаленная панель управления (расстояние не более 10 м от термостата до панели) |
|
||||
| Оговорка (дисклеймер) | Технические данные, представленные в таблице, актуальны на текущий момент. В связи с постоянным совершенствованием оборудования они могут изменяться без предварительного уведомления. Для получения точной и актуальной информации просим обращаться к специалистам КВТ Инжиниринг. |
|
||||
