SUNDI -100℃…+100℃
Арт. LN-SUNDI-10
Нужен подбор оборудования, инжиниринговое решение или расчет проекта под ваши технологические задачи?

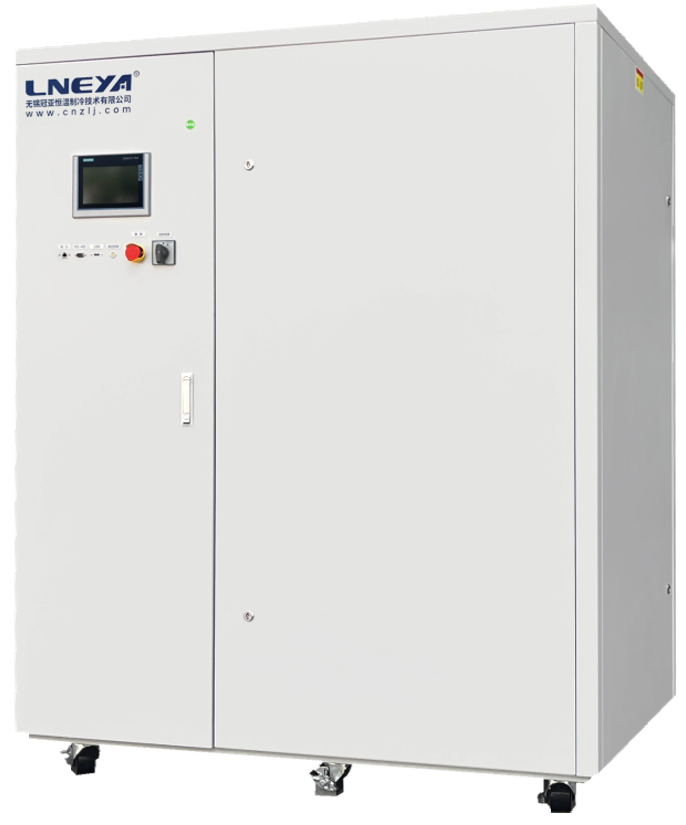

Циркуляционные термостаты LNEYA SUNDI-10 предназначены для точного контроля температуры в лабораторных, пилотных и промышленных системах, включая реакторы с рубашкой, микроканальные реакторы, автоклавы, дистилляционные установки, вакуумные камеры и т.п. Серия обеспечивает широкий рабочий диапазон температур и сочетает высокую холодопроизводительность с быстрыми режимами нагрева и охлаждения благодаря мощному проточному нагревателю и пластинчатому испарителю фреона.
Интеллектуальная система управления температурой на базе каскадного ПИД-регулирования с опережающим управлением (feedforward) и предиктором задержки повышает стабильность, точность и воспроизводимость процессов, включая формирование заданных температурных градиентов.
Закрытый циркуляционный контур уменьшает потери теплоносителя и упрощает эксплуатацию: с кислородом воздуха контактирует только теплоноситель в расширительном баке, а температура в баке ограничена 60 °C.
Для удобства оператора предусмотрены 7” или 10” сенсорные TFT‑панели, удалённый контроль с ПК и развитые функции безопасности.
Ключевые характеристики:
Температурный диапазон -100...+100°С
Мощность нагрева от 3,5 до 80 кВт
Мощность охлаждения от 0,45 до 80 кВт
Насос с магнитной муфтой - снижение риска протечек термомасла
Возможность удаленного контроля над термостатом и сбора данных о процессе и авариях про протоколам Modbus RTU (RS485) или Modbus TCP/IP (Ethernet)
Только водяное охлаждение конденсатора фреона
Специальные исполнения и опции:

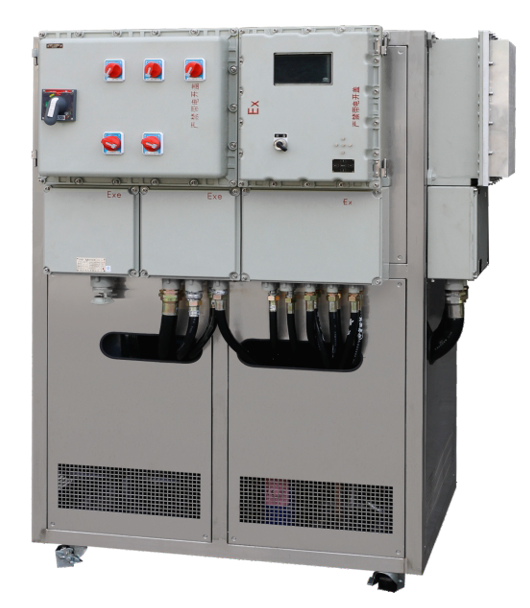

1. Взрывозащищенное исполнение (EX).
2. Удаленная панель управления в общепромышленном или взрывозащищенном исполнении (EX).
3. Корпус из нержавеющей стали 304 (08Х18Н10).
4. Установка насоса с повышенным напором.
5. Установка внесенных в Госреестр СИ датчиков температуры на подаче и обратке.
Интеллектуальная система управления температурой на базе каскадного ПИД-регулирования с опережающим управлением (feedforward) и предиктором задержки повышает стабильность, точность и воспроизводимость процессов, включая формирование заданных температурных градиентов.
Закрытый циркуляционный контур уменьшает потери теплоносителя и упрощает эксплуатацию: с кислородом воздуха контактирует только теплоноситель в расширительном баке, а температура в баке ограничена 60 °C.
Для удобства оператора предусмотрены 7” или 10” сенсорные TFT‑панели, удалённый контроль с ПК и развитые функции безопасности.
Ключевые характеристики:
Температурный диапазон -100...+100°С
Мощность нагрева от 3,5 до 80 кВт
Мощность охлаждения от 0,45 до 80 кВт
Насос с магнитной муфтой - снижение риска протечек термомасла
Возможность удаленного контроля над термостатом и сбора данных о процессе и авариях про протоколам Modbus RTU (RS485) или Modbus TCP/IP (Ethernet)
Только водяное охлаждение конденсатора фреона
Специальные исполнения и опции:
1. Взрывозащищенное исполнение (EX).
2. Удаленная панель управления в общепромышленном или взрывозащищенном исполнении (EX).
3. Корпус из нержавеющей стали 304 (08Х18Н10).
4. Установка насоса с повышенным напором.
5. Установка внесенных в Госреестр СИ датчиков температуры на подаче и обратке.
| Модель | SUNDI-1055W | SUNDI-1075W | SUNDI-10A10W | SUNDI-10A15W | |
| Температурный диапазон | -100℃～+100℃ | ||||
| Система управления | Каскадное ПИД-регулирование + feedforward (опережающее управление) + предиктор задержки, на базе ПЛК | ||||
| Режимы контроля температуры | По среде в реакторе (внешний датчик), по рубашке (подача и обратка термостата) | ||||
| Контроль разницы температур | Установка и контроль разницы температуры между рубашкой и средой в реакторе | ||||
| Создание программ | 20 программ, до 40 шагов в каждой | ||||
| Протокол связи | MODBUS RTU протокол, RS485 интерфейс | ||||
| Тип внешнего датчика температуры | PT100 | ||||
| Точки контроля температуры | 3 точки. Подача и обратка термостата, среда в реакторе (внешний датчик) | ||||
| Точность поддержания температуры по теплоносителю | ±0.5℃ | ||||
| Точность поддержания температуры по продукту (среде в реакторе) | ±1℃ | ||||
| Опционально |
Точность поддержания температуры по теплоносителю ±0,1°С Точность поддержания температуры по продукту ±0,1°С при мощности нагрева до 25 кВт |
||||
| Мощность нагрева | 5,5 | 7,5 | 10 | 15 | |
| Мощность охлаждения | 100℃ | 5,5 | 7,5 | 10 | 15 |
| 0℃ | 5,5 | 7,5 | 10 | 15 | |
| -80℃ | 2,8 | 3,4 | 4,1 | 5 | |
| -90℃ | 1,2 | 1,6 | 2 | 3 | |
| -95℃ | 0,7 | 0,9 | 1,2 | 1,8 | |
| Насос, подача, л/мин | 35 | 50 | 60 | 110 | |
| Насос, напор, бар | 1,2 | 1,2 | 1,5 | 1,5 | |
| Насос циркуляционный | С магнитной муфтой | ||||
| Компрессор | Emerson copeland/Carlyle | ||||
| Расширительная клапан | Электронный расширительный клапан | ||||
| Испаритель | Пластинчатый теплообменник | ||||
| Панель управления | 7" сенсорный дисплей, отображение температурной кривой, выгрузка данных в Excel | ||||
| Защитные функции | Функция самодиагностики, защита компрессора от перегрузки, реле высокого давления, реле перегрузки, устройство тепловой защиты, защита от перегрева и защита от температурных сбоев. | ||||
| Хладагент (фреон) | R-404A/R23/R14 | ||||
| Подключение подачи и обратки | ZG3/4 | ZG1 | ZG1 | DN32 | |
|
Водя для охлаждения испарителя (для моделей с индексом W (водяное охл.)), темп. воды +20℃ |
5000 л/ч 1.5 бар~4 бар ZG1 1/4 |
7000 л/ч 1.5 бар~4 бар DN40 |
9000 л/ч 1.5 бар~4 бар DN40 |
12 м³/ч 1.5 бар~ бар DN50 |
|
| Размеры, (ШхГхВ), см | 80*120*185 | 150*100*185 | 150*100*185 | 200*145*205 | |
| Масса, кг | 565 | 705 | 890 | 1250 | |
| Мощность, 380 В, 50 Гц | 26 кВт | 28 кВт | 37 кВт | 49 кВт | |
| Материал корпуса |
Холоднокатанная сталь с порошковым покрытием (цвет 7035) - стандартное исполнение Сталь нержавеющая 304 - опция |
||||
| Опции |
Порт Ethernet + программное обеспечение для ПК для контроля над термостатом Удаленная панель управления (расстояние не более 10 м от термостата до панели) |
||||
| Оговорка (дисклеймер) | Технические данные, представленные в таблице, актуальны на текущий момент. В связи с постоянным совершенствованием оборудования они могут изменяться без предварительного уведомления. Для получения точной и актуальной информации просим обращаться к специалистам КВТ Инжиниринг. | ||||
| Модель | SUNDI-10A25W | SUNDI-10A38W | SUNDI-10A60W | SUNDI-10A80W | |
| Температурный диапазон | -100℃～+100℃ | ||||
| Система управления | Каскадное ПИД-регулирование + feedforward (опережающее управление) + предиктор задержки, на базе ПЛК | ||||
| Режимы контроля температуры | По среде в реакторе (внешний датчик), по рубашке (подача и обратка термостата) | ||||
| Контроль разницы температур | Установка и контроль разницы температуры между рубашкой и средой в реакторе | ||||
| Создание программ | 20 программ, до 40 шагов в каждой | ||||
| Протокол связи | MODBUS RTU протокол, RS485 интерфейс | ||||
| Тип внешнего датчика температуры | PT100 | ||||
| Точки контроля температуры | 3 точки. Подача и обратка термостата, среда в реакторе (внешний датчик) | ||||
| Точность поддержания температуры по теплоносителю | ±0.5℃ | ||||
| Точность поддержания температуры по продукту (среде в реакторе) | ±1℃ | ||||
| Опционально |
Точность поддержания температуры по теплоносителю ±0,1°С Точность поддержания температуры по продукту ±0,1°С при мощности нагрева до 25 кВт |
||||
| Мощность нагрева | 25 | 38 | 60 | 80 | |
| Мощность охлаждения | 100℃ | 25 | 38 | 60 | 80 |
| 0℃ | 25 | 38 | 60 | 80 | |
| -80℃ | 8 | 13 | 22 | 30 | |
| -90℃ | 4,8 | 7,5 | 12 | 16 | |
| -95℃ | 2,9 | 4,5 | 7,2 | 9,5 | |
| Насос, подача, л/мин | 150 | 250 | 400 | 400 | |
| Насос, напор, бар | 1,5 | 1,5 | 2,5 | 2,5 | |
| Насос циркуляционный | С магнитной муфтой | ||||
| Компрессор | Emerson copeland/Carlyle | ||||
| Расширительная клапан | Электронный расширительный клапан | ||||
| Испаритель | Пластинчатый теплообменник | ||||
| Панель управления | 7" сенсорный дисплей, отображение температурной кривой, выгрузка данных в Excel | ||||
| Защитные функции | Функция самодиагностики, защита компрессора от перегрузки, реле высокого давления, реле перегрузки, устройство тепловой защиты, защита от перегрева и защита от температурных сбоев. | ||||
| Хладагент (фреон) | R-404A/R23/R14 | ||||
| Подключение подачи и обратки | DN32 | DN40 | DN65 | DN65 | |
|
Водя для охлаждения испарителя (для моделей с индексом W (водяное охл.)), темп. воды +20℃ |
20 м³/ч 1.5 бар~4 бар DN65 |
25 м³/ч 1.5 бар~4 бар DN65 |
40 м³/ч 1.5 бар~4 бар DN80 |
50 м³/ч 1.5 бар~4 бар DN100 |
|
| Размеры, (ШхГхВ), см | 200*145*205 | 250*160*225 | 300*160*225 | 400*160*225 | |
| Масса, кг | 1600 | 2100 | 2950 | 3350 | |
| Мощность, 380 В, 50 Гц | 69 кВт | 82 кВт | 170 кВт | 200 кВт | |
| Материал корпуса |
Холоднокатанная сталь с порошковым покрытием (цвет 7035) - стандартное исполнение Сталь нержавеющая 304 - опция |
||||
| Опции |
Порт Ethernet + программное обеспечение для ПК для контроля над термостатом Удаленная панель управления (расстояние не более 10 м от термостата до панели) |
||||
| Оговорка (дисклеймер) | Технические данные, представленные в таблице, актуальны на текущий момент. В связи с постоянным совершенствованием оборудования они могут изменяться без предварительного уведомления. Для получения точной и актуальной информации просим обращаться к специалистам КВТ Инжиниринг. | ||||
