Стерильный коннектор SteriSafe
Арт. SteriSafe
Нужен подбор оборудования, инжиниринговое решение или расчет проекта под ваши технологические задачи?
SteriSafe — одноразовый стерильный коннектор для создания постоянного асептического соединения между двумя жидкостными линиями. Соединение выполняется в неконтролируемой по стерильности среде — без ламинарного шкафа или перчаточного бокса.
Назначение
Коннектор предназначен прежде всего для биофармацевтических процессов и систем одноразового применения (SUS). Обе половины коннектора одинаковы (genderless-конструкция), что упрощает спецификацию одноразовой системы. Четырёхсторонняя система блокировки обеспечивает одноразовое необратимое соединение: после его завершения разборка исключена.
Область применения
- Приготовление и перенос питательных сред
- Приготовление и перенос буферных растворов
- Инокуляция биореакторов
- Отбор проб в процессе ферментации и культивирования
- Выгрузка продукта из биореакторов
- Асептический перенос между технологическими операциями
- Асептическая обработка продукта в неконтролируемой среде
- Подключение стерильных датчиков и зондов к биореакторам, системам дозирования и 3D-контейнерам
- Подключение к системам стерилизующей фильтрации
- Асептическое соединение одноразовых систем с оборудованием из нержавеющей стали
- Асептическая передача промежуточного продукта на стадию розлива
- Удаление стерильных отходов процесса

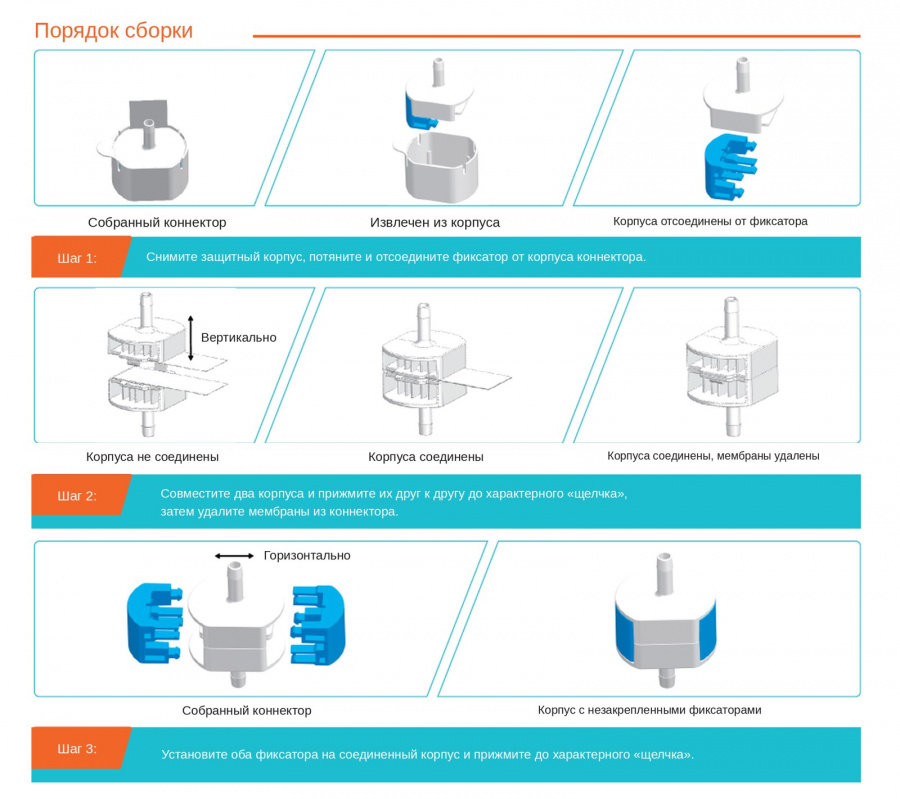

Порядок соединения
- Снять защитный корпус и отсоединить фиксатор от корпуса коннектора.
- Совместить две половины коннектора, прижать до характерного щелчка и удалить защитные мембраны.
- Установить фиксаторы на соединённый корпус и прижать их до щелчка.
Основные особенности
- Genderless-конструкция — обе половины коннектора одинаковы.
- Асептическое соединение двух жидкостных линий в нестерильной окружающей среде.
- Звуковой «щелчок» подтверждает правильность соединения.
- Прямой проточный канал с постоянным внутренним диаметром.
- Конструкция предотвращает образование пузырьков воздуха при перекачивании среды.
- Четырёхсторонняя система блокировки — одноразовое необратимое соединение.
- После завершения соединения разборка исключена.
- Конструкция мембран обеспечивает простое удаление и снижает риск повторной контаминации при сборке.
- Снижение риска перекрёстной контаминации.
- Высокая стерильность и надёжность соединения.
- Стерилизация гамма-излучением или автоклавированием.
- Штуцер под шланг 1/4" или 3/8".
Преимущества SteriSafe
Без чистой зоны
Асептическое соединение вне ламинарного шкафа и перчаточного бокса.
Genderless
Обе половины одинаковы — проще спецификация одноразовой системы.
Контроль соединения
Характерный «щелчок» подтверждает правильную сборку.
Необратимость
Четырёхсторонняя блокировка исключает разборку после соединения.
Подбор конфигурации. Специалисты КВТ Инжиниринг помогут подобрать исполнение коннектора под диаметр шланга и способ стерилизации одноразовой системы.
Характеристика
Значение
Модель
SteriSafe
Назначение
Асептическое соединение двух жидкостных линий
Тип конструкции
Genderless, одноразовое необратимое соединение
Рабочее давление
до 0,6 МПа / 48 ч
Рабочая температура
1–45 °C
Стерилизация гамма-излучением
до 50 кГр за цикл, рекомендовано 25 кГр
Автоклавирование
до 130 °C / 75 мин, рекомендовано 121 °C / 20 мин
Штуцер под шланг
1/4" (6,35 мм) или 3/8" (9,53 мм) — внутренний диаметр шланга

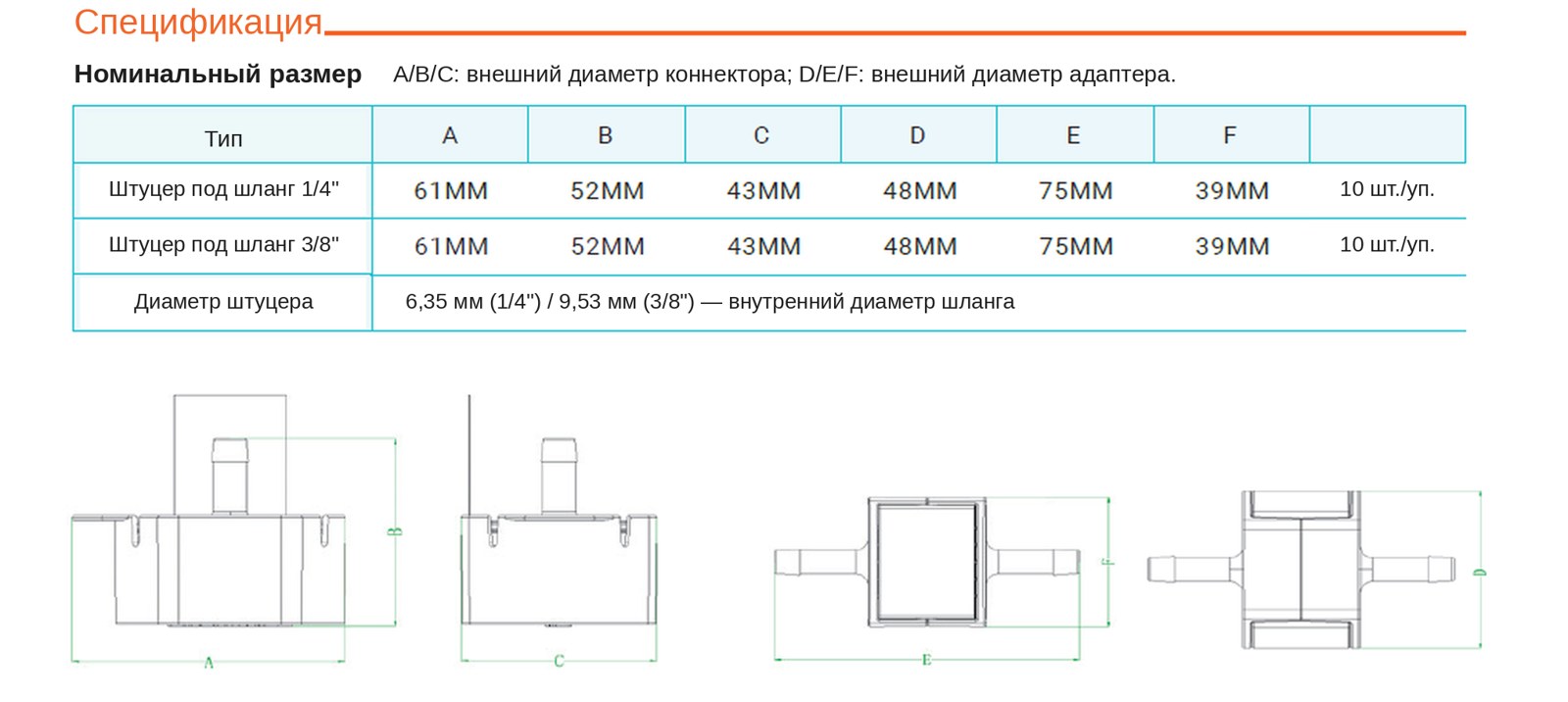

Габариты коннектора A / B / C
61 / 52 / 43 мм
Габариты адаптера D / E / F
48 / 75 / 39 мм
Корпус коннектора
Поликарбонат, FDA certified
Фиксатор соединения
Поликарбонат, FDA certified
Защитный корпус
Поликарбонат, FDA certified
Защитная мембрана
Гидрофобный PES, термостойкий
Уплотнительное кольцо
Силикон, прозрачный
Упаковка
10 шт./уп.
