Реактор GRL-10 C
Арт. GW-GRL-10 C
Нужен подбор оборудования, инжиниринговое решение или расчет проекта под ваши технологические задачи?

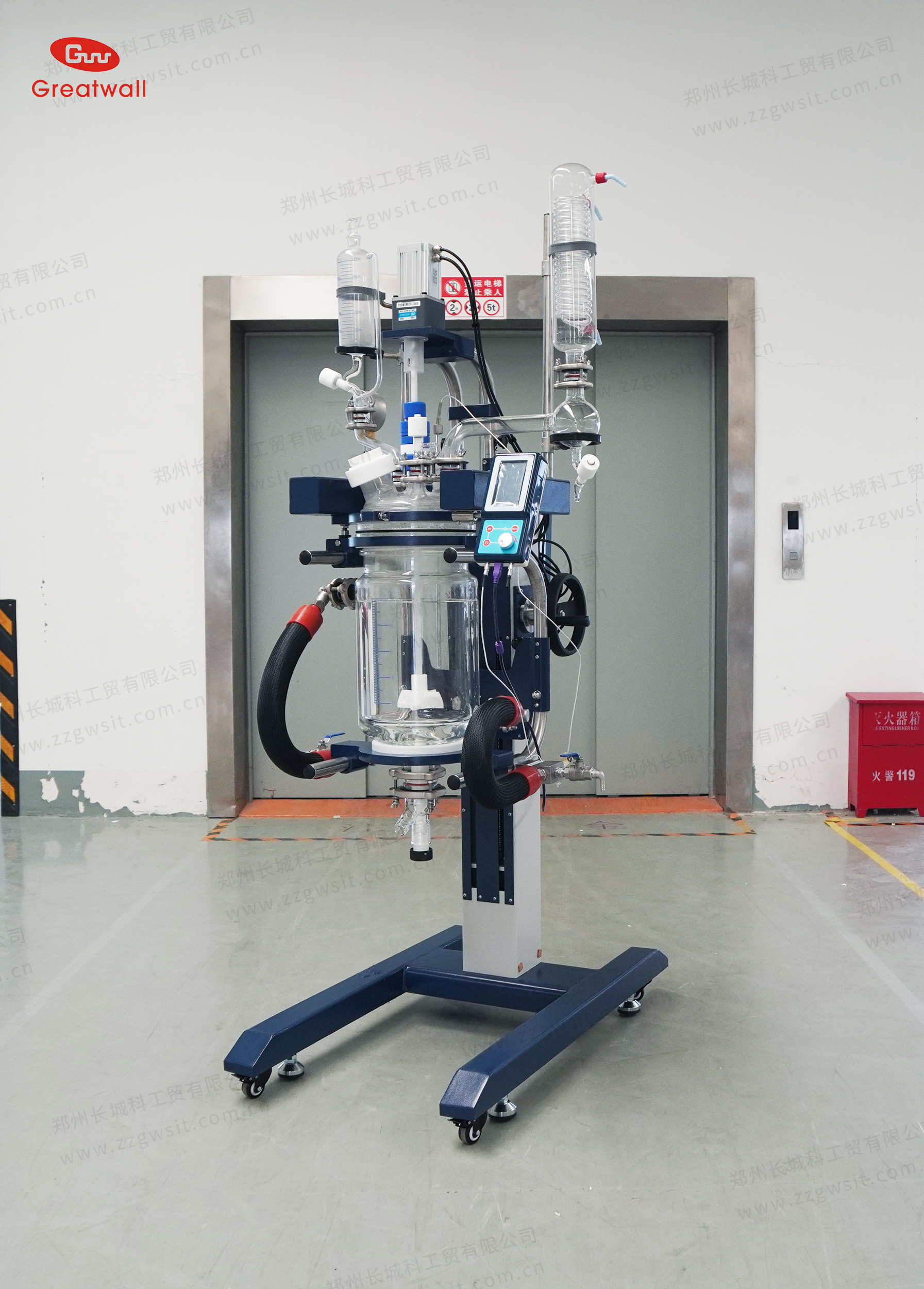

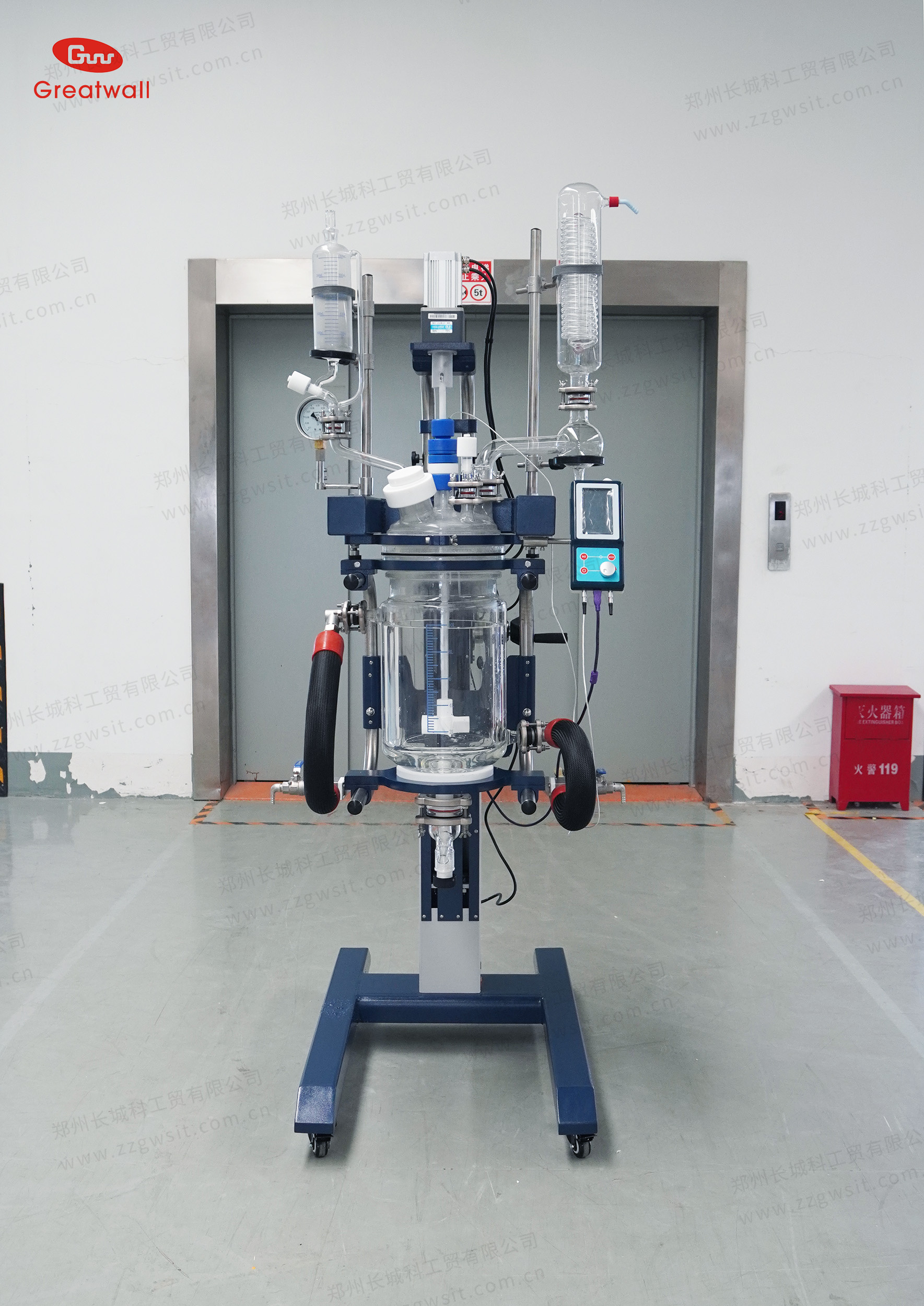

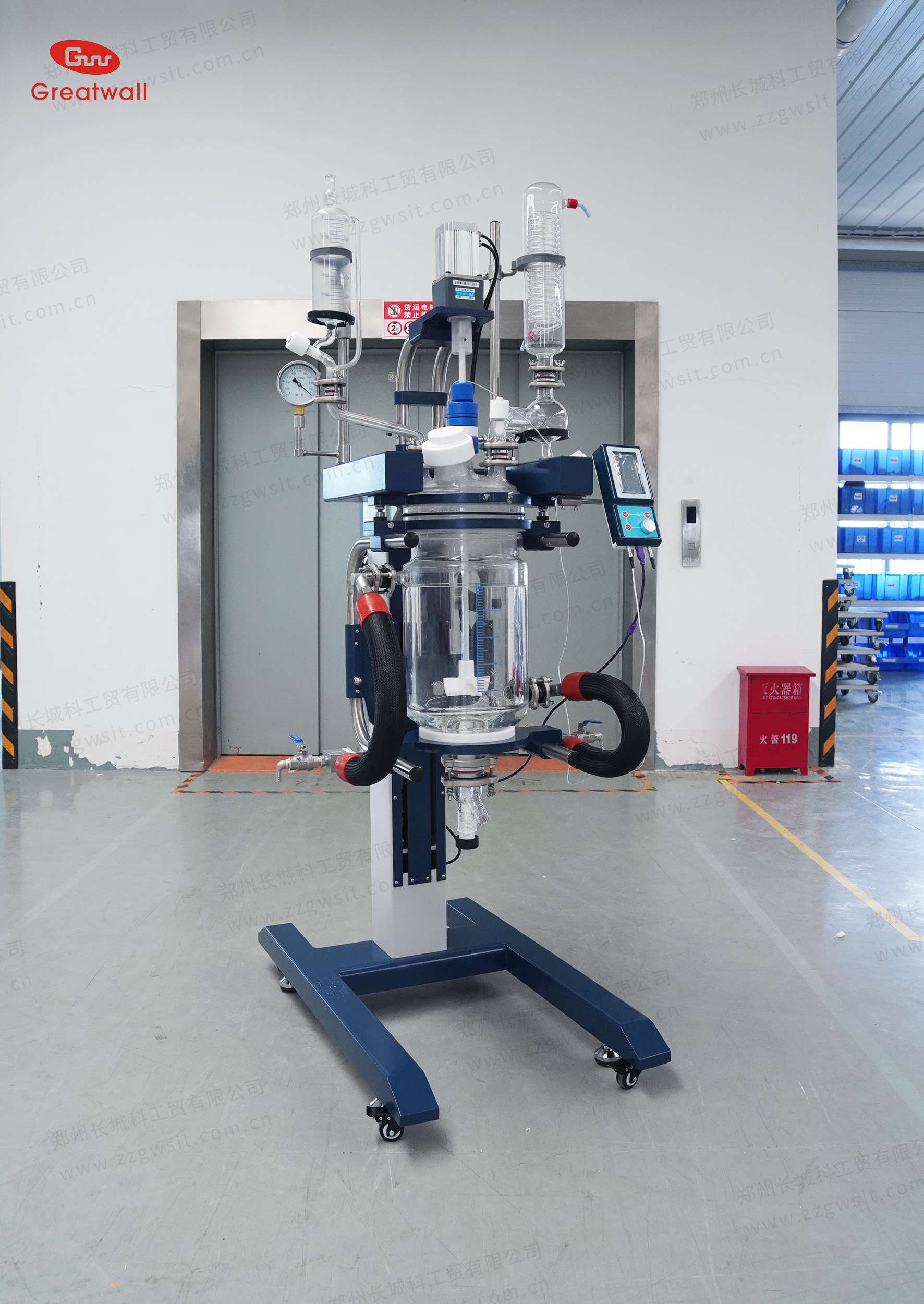

Стеклянный реактор GRL-10C
Эргономичная конструкция, цифровое управление и высокая надёжность
Стеклянный реактор GRL-10C предназначен для лабораторных и пилотных процессов, в которых важны удобство эксплуатации, точный контроль параметров и безопасность работы с химически активными средами. Модель сочетает продуманную механику и современные элементы цифрового управления, обеспечивая комфортную и стабильную работу оператора.
Все стеклянные компоненты реактора выполнены из высокоборосиликатного стекла 3.3, отличающегося высокой химической стойкостью и устойчивостью к термическим нагрузкам. Реактор стабильно работает в температурном диапазоне от –80 до +200 °C и поддерживает эксплуатацию под вакуумом и при атмосферном давлении, что делает его универсальным решением для широкого спектра лабораторных задач.

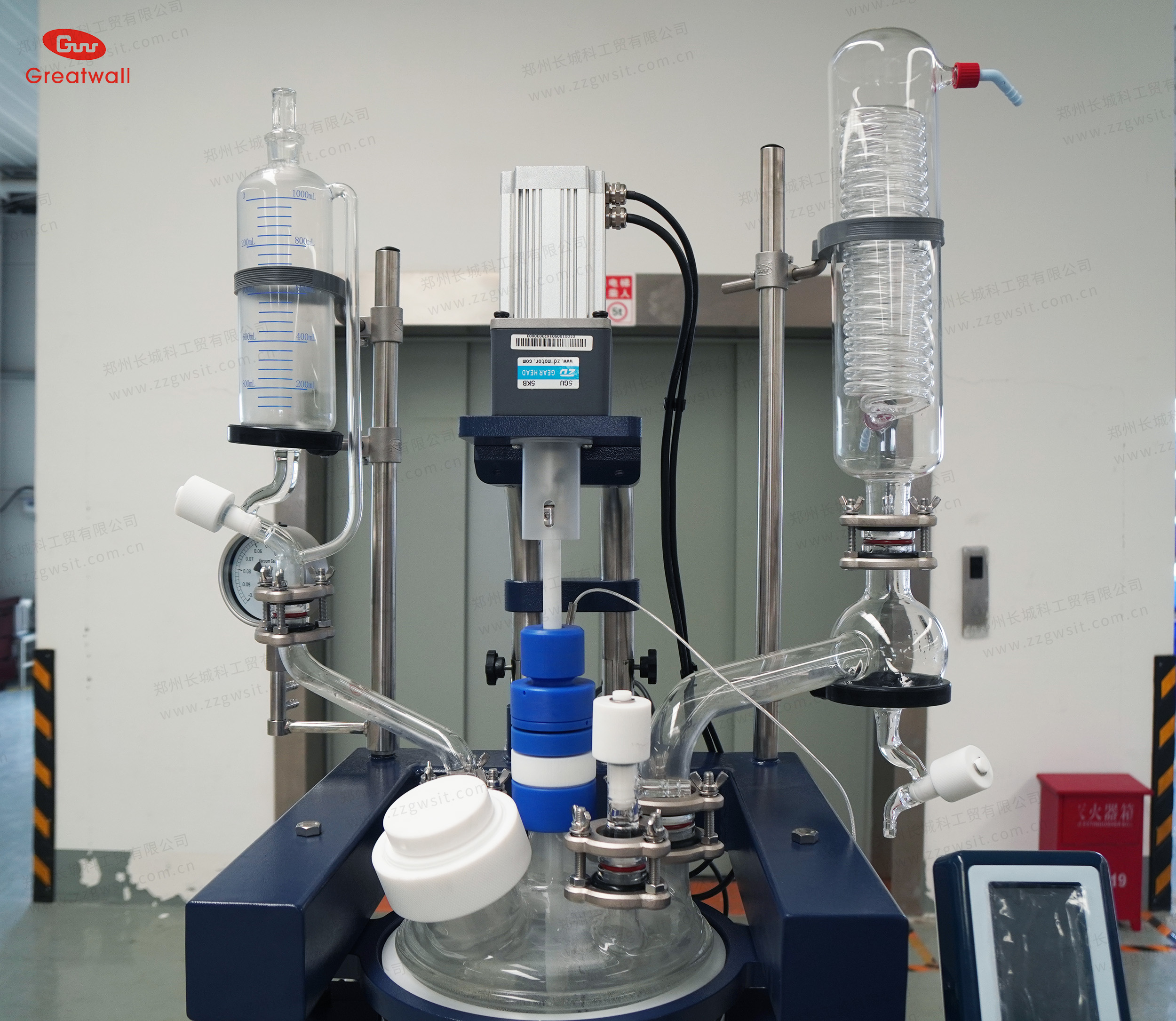

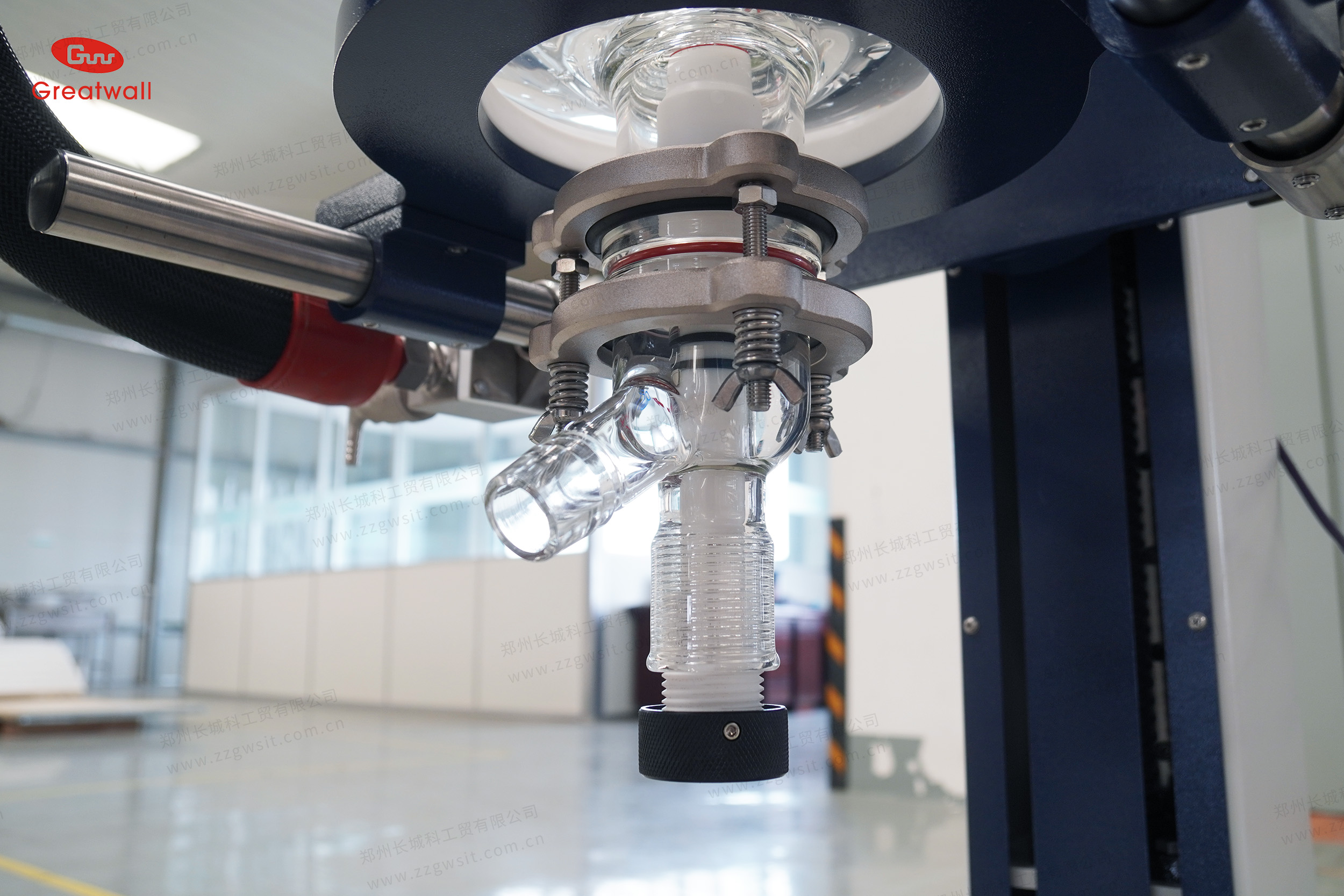

Ключевой особенностью модели является подъёмная и поворотная на 120° реакторная ёмкость, которая существенно упрощает загрузку, выгрузку и очистку оборудования. Вход и выход рубашки оснащены термоизолированными шлангами из нержавеющей стали, снижающими механические напряжения на патрубках и повышающими долговечность системы. Безостаточный сливной клапан исключает накопление продукта и облегчает обслуживание.

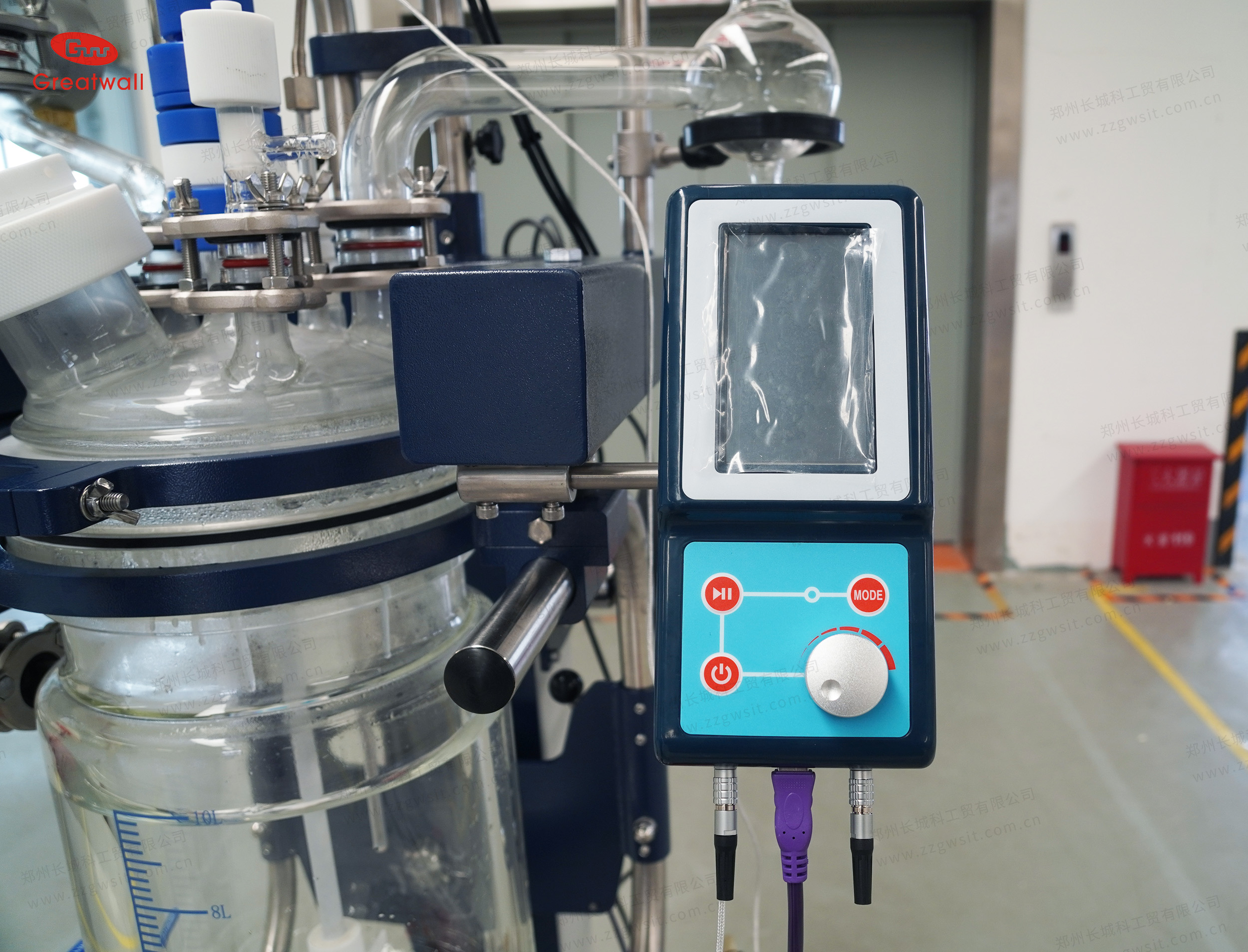

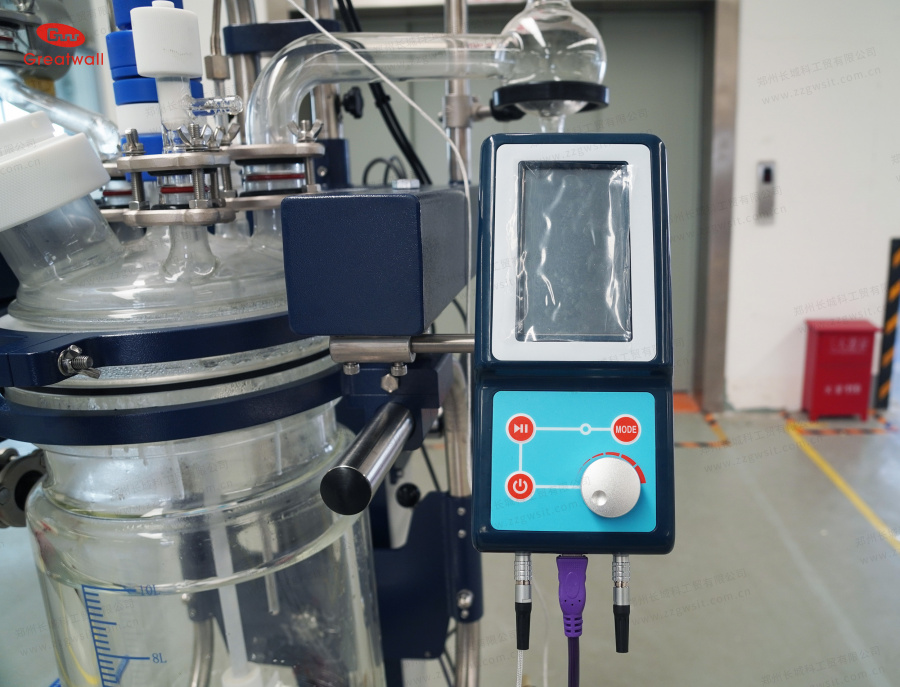

Реактор оснащён бесщёточным DC-двигателем мешалки с плавной регулировкой скорости. Панель управления с LED-индикацией обеспечивает цифровое отображение крутящего момента, температуры, времени и скорости перемешивания. Наличие стандартного интерфейса RS-485 позволяет передавать данные и интегрировать оборудование в системы мониторинга и автоматизации лаборатории.

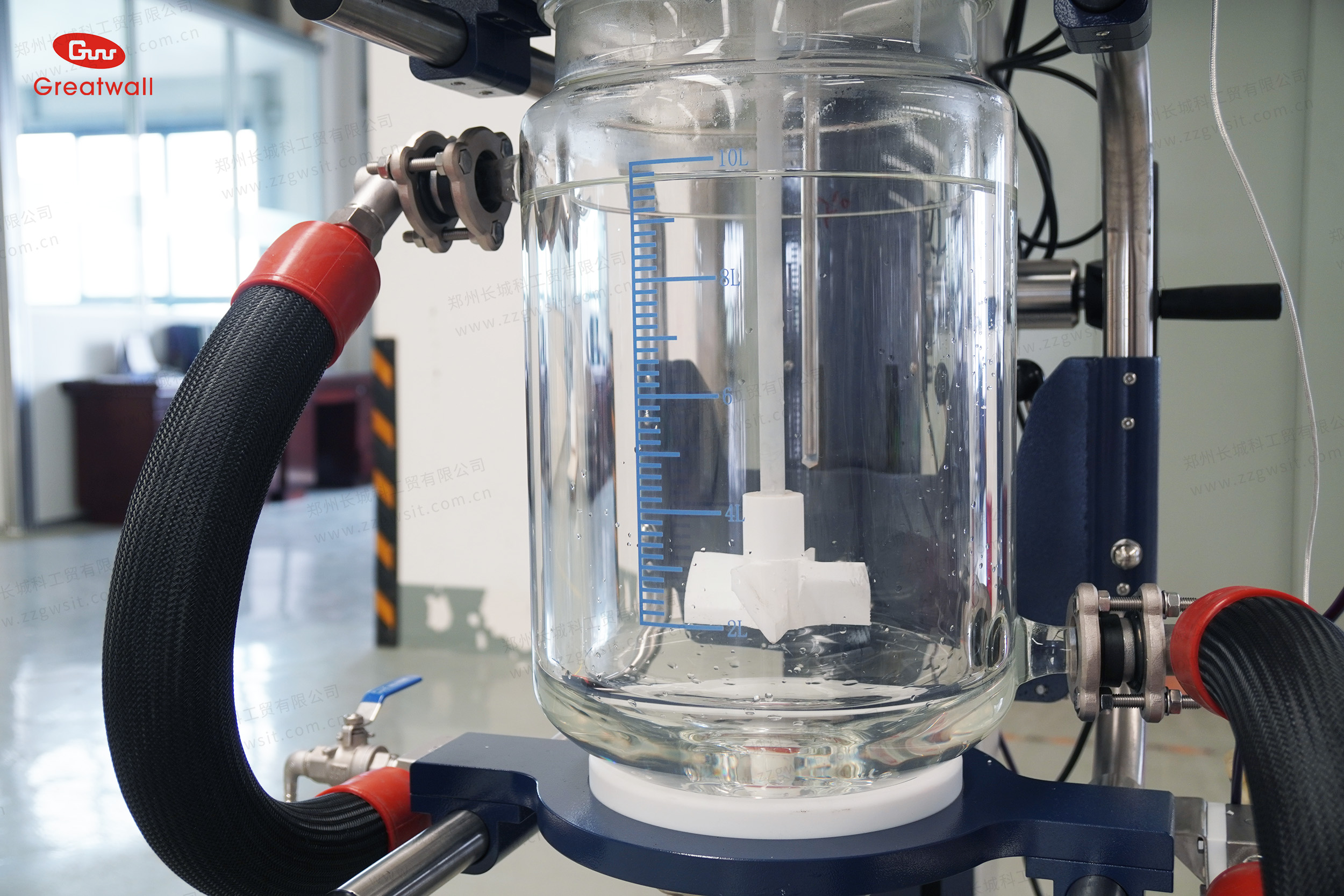

Прочная рама, выполненная из SUS304, конструкционной стали и алюминия 6061-F с порошковым покрытием, отличается высокой коррозионной стойкостью и простотой ухода. Колёса с тормозами обеспечивают удобное перемещение, точную установку и надёжную фиксацию оборудования. Мешалка с PTFE-лопастями и валом из нержавеющей стали с PTFE-покрытием гарантирует химическую инертность, высокую механическую прочность и длительный срок службы. Фирменный герметичный подшипник мешалки дополнительно повышает надёжность узла.
GRL-10C — оптимальное решение для химических и фармацевтических лабораторий, где ценятся эргономика, цифровая прозрачность и инженерная надёжность оборудования.
Эргономичная конструкция, цифровое управление и высокая надёжность
Стеклянный реактор GRL-10C предназначен для лабораторных и пилотных процессов, в которых важны удобство эксплуатации, точный контроль параметров и безопасность работы с химически активными средами. Модель сочетает продуманную механику и современные элементы цифрового управления, обеспечивая комфортную и стабильную работу оператора.
Все стеклянные компоненты реактора выполнены из высокоборосиликатного стекла 3.3, отличающегося высокой химической стойкостью и устойчивостью к термическим нагрузкам. Реактор стабильно работает в температурном диапазоне от –80 до +200 °C и поддерживает эксплуатацию под вакуумом и при атмосферном давлении, что делает его универсальным решением для широкого спектра лабораторных задач.
Ключевой особенностью модели является подъёмная и поворотная на 120° реакторная ёмкость, которая существенно упрощает загрузку, выгрузку и очистку оборудования. Вход и выход рубашки оснащены термоизолированными шлангами из нержавеющей стали, снижающими механические напряжения на патрубках и повышающими долговечность системы. Безостаточный сливной клапан исключает накопление продукта и облегчает обслуживание.
Реактор оснащён бесщёточным DC-двигателем мешалки с плавной регулировкой скорости. Панель управления с LED-индикацией обеспечивает цифровое отображение крутящего момента, температуры, времени и скорости перемешивания. Наличие стандартного интерфейса RS-485 позволяет передавать данные и интегрировать оборудование в системы мониторинга и автоматизации лаборатории.
Прочная рама, выполненная из SUS304, конструкционной стали и алюминия 6061-F с порошковым покрытием, отличается высокой коррозионной стойкостью и простотой ухода. Колёса с тормозами обеспечивают удобное перемещение, точную установку и надёжную фиксацию оборудования. Мешалка с PTFE-лопастями и валом из нержавеющей стали с PTFE-покрытием гарантирует химическую инертность, высокую механическую прочность и длительный срок службы. Фирменный герметичный подшипник мешалки дополнительно повышает надёжность узла.
GRL-10C — оптимальное решение для химических и фармацевтических лабораторий, где ценятся эргономика, цифровая прозрачность и инженерная надёжность оборудования.
Общие параметры
Модель: GRL-10C
Полезный объём реактора: 10 л
Объём рубашки: ≈ 8 л
Площадь конденсации: ≈ 0,245 м²
Объём капельной воронки / дозирующей ёмкости: 1000 мл
Материал стеклянных элементов: высокоборосиликатное стекло 3.3
Давление и температура
Допустимое давление в реакторе: вакуум – атмосферное
Допустимое давление в рубашке: ≤ 0,03 МПа
Рабочий температурный диапазон: –80…+200 °C
Максимальная разница температур (внутри/снаружи реактора): ≤ 80 °C
Мешалка и привод
Номинальная мощность привода: 370 Вт
Регулирование скорости: плавное (бесступенчатое)
Диапазон скорости вращения: 20–500 об/мин
Точность индикации скорости: ±1 об/мин
Точность регулирования скорости:
до 300 об/мин: ±0,7 %
свыше 300 об/мин: ±1 %
Максимальный крутящий момент: 5,4 Н·м
Тип мешалки: лопастная
Вал мешалки: нержавеющая сталь с PTFE-покрытием
Электропитание и интерфейсы
Питание: 100–240 В~, 50/60 Гц
Интерфейс передачи данных: RS-485 (стандартно)
Крышка реактора (6 портов)
Порт мешалки: 50# (фланец)
Порт датчика температуры: 24# (стандартное шлиф-соединение)
Порт фазоразделителя / конденсатоотводчика: 50# (фланец)
Порт установки вакуумметра: 35# (фланец)
Порт подключения воронки постоянного давления: 35# (фланец)
Порт загрузки твёрдых веществ: 80# (фланец)
Конструкция, слив и подключение
Материал рамы: SUS304 + конструкционная углеродистая сталь с порошковым покрытием + алюминиевая плита 6061-F
Подключение циркуляционных шлангов (вход/выход): Rc 3/4
Сливной клапан: безостаточный, высота от пола ≈ 180–580 мм
Датчик температуры: PT100, во внешней PTFE-оболочке
Ход подъёма: ≈ 400 мм
Условия эксплуатации
Температура окружающей среды: 5–35 °C
Относительная влажность: ≤ 70 %
Габариты
Примерные размеры (Ш × Г × В): ≈ 850 × 1100 × 2050 мм
