Реактор GR-5 Ex
Арт. GW-GR-5 Ex
Нужен подбор оборудования, инжиниринговое решение или расчет проекта под ваши технологические задачи?

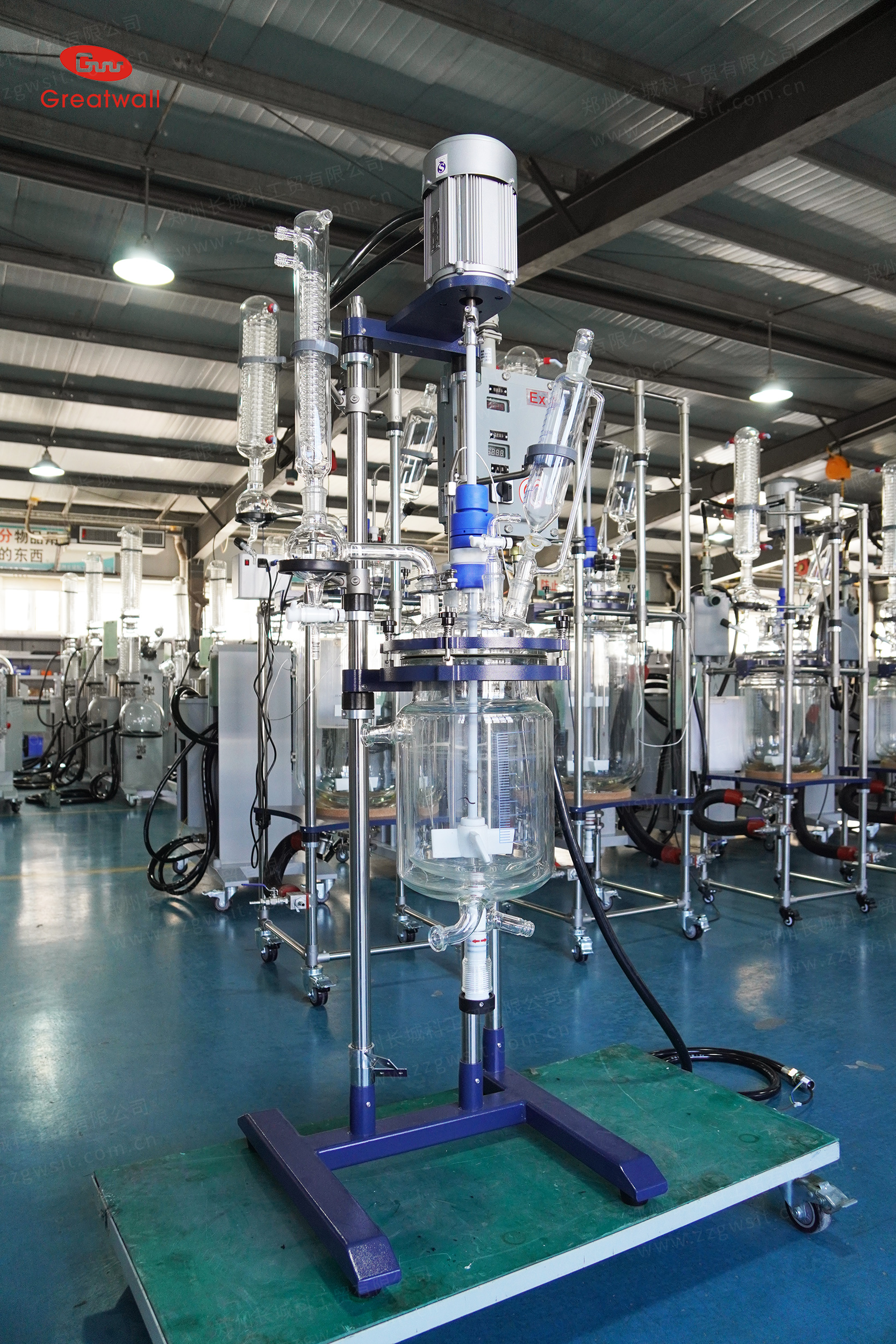

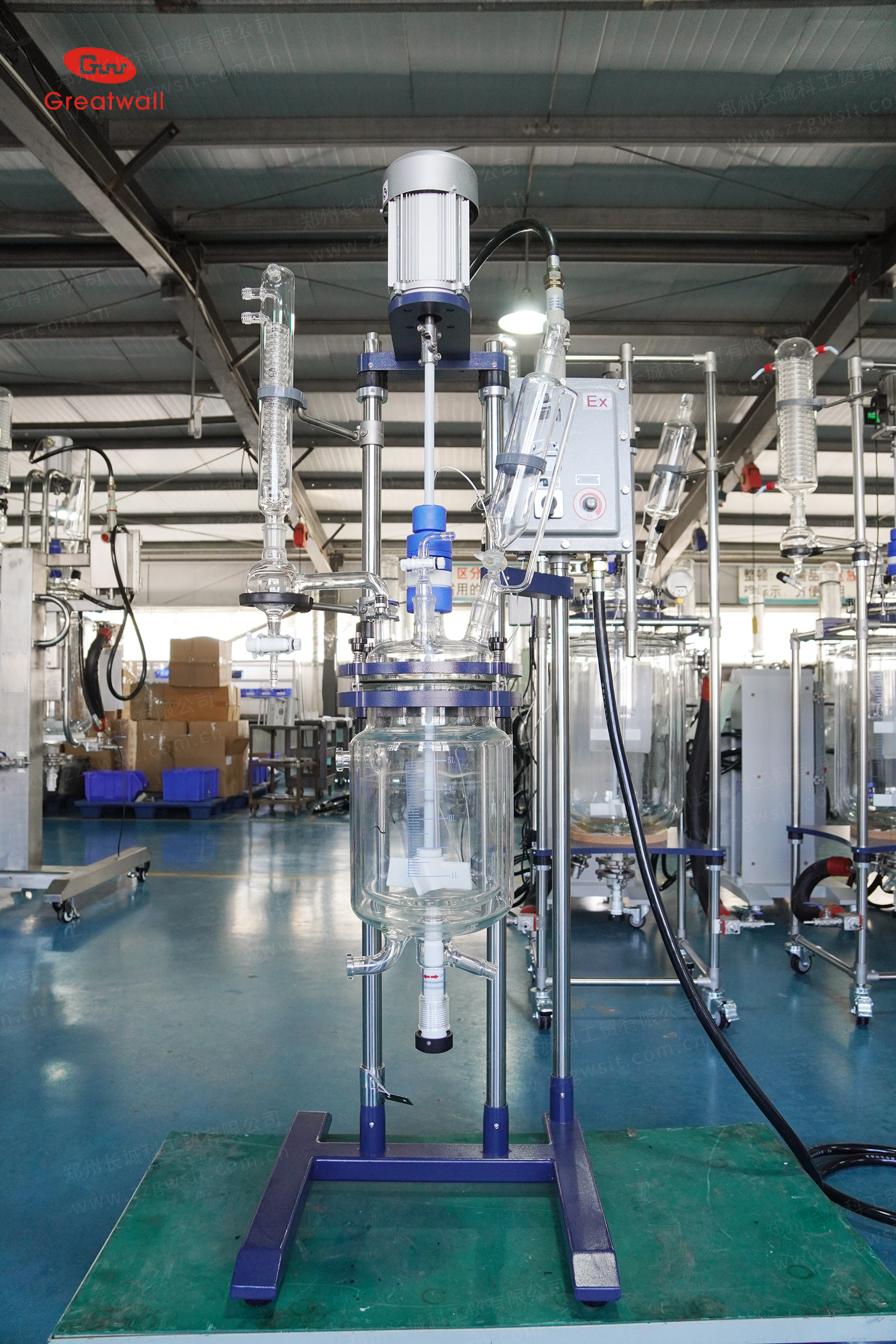

GR-5 Ex — лабораторный стеклянный реактор, разработанный для точного и надёжного проведения химических и фармацевтических процессов. Все элементы, контактирующие с продуктом, выполнены из высокоборосиликатного стекла 3.3, обеспечивающего высокую химическую стойкость и устойчивость к термическим нагрузкам. Реактор поддерживает широкий диапазон рабочих условий — от –80 до +200 °C и давление от вакуума до атмосферного, что делает его универсальным решением для синтеза, термостатирования и исследований. Конструкция рубашки с термоизолированными шлангами в оплётке из нержавеющей стали исключает механические напряжения и повышает надёжность эксплуатации. Разгрузочный клапан без застойных зон обеспечивает полное опорожнение реактора и соответствует требованиям чистых процессов. Прочная рама из стали и алюминия с порошковым покрытием устойчива к коррозии и оснащена колёсами с тормозами для удобства перемещения и точной установки. Узел перемешивания с собственным герметичным подшипником, PTFE-лопастями и валом с PTFE-покрытием гарантирует долговечность, безопасность и стабильную работу даже в агрессивных средах. Для безопасной работы в потенциально взрывоопасных зонах реактор оснащён взрывозащищённым электродвигателем и блоком управления (Ex d IIB T4).
Технические характеристики стеклянного реактора GR-5Ex
Общие параметры
Модель: GR-5Ex
Полезный объём реактора: 5 л
Объём рубашки: ≈ 3 л
Материал стеклянных элементов: высокоборосиликатное стекло 3.3
Давление и температура
Допустимое давление в реакторе: вакуум – атмосферное
Допустимое давление в рубашке: ≤ 0,03 МПа
Рабочий температурный диапазон: –80…+200 °C
Максимальная разница температур (внутри/снаружи реактора): ≤ 80 °C
Мешалка и привод
Номинальная мощность привода: 180 Вт
Регулирование скорости: частотное
Диапазон скорости вращения: 50–500 об/мин
Класс взрывозащиты двигателя и блока управления: Ex d IIB T4
Тип мешалки: лопастная
Вал мешалки: нержавеющая сталь с PTFE-покрытием
Крышка реактора (5 портов)
Порт мешалки: 50#
Порт датчика температуры: 24#, стандартное шлиф-соединение
Порт подключения фазоразделителя / конденсатоотводчика: 35#, шлиф
Порт загрузки жидкости: 24#, стандартное шлиф-соединение
Порт подключения воронки постоянного давления: 29#, стандартное шлиф-соединение
Конденсатор и дозирование
Площадь конденсации: ≈ 0,045 м²
Объём капельной воронки / дозирующей ёмкости: 500 мл
Слив и измерение
Сливной клапан: безостаточный, высота от пола ≈ 400 мм
Датчик температуры: PT100, во внешней PTFE-оболочке
Электропитание
Питание: 220–240 В~, 50/60 Гц
Конструкция и подключение
Материал рамы:
SUS304 + конструкционная углеродистая сталь с порошковым покрытием + алюминиевая плита 6061-F
Подключение циркуляционных шлангов (вход/выход): Rc 3/4
Условия эксплуатации
Температура окружающей среды: 5–35 °C
Относительная влажность: ≤ 70 %
Габариты
Примерные размеры (Ш × Г × В): 600 × 520 × 1600 мм
