Реактор GR-5 C
Арт. GW-GR-5 C
Нужен подбор оборудования, инжиниринговое решение или расчет проекта под ваши технологические задачи?

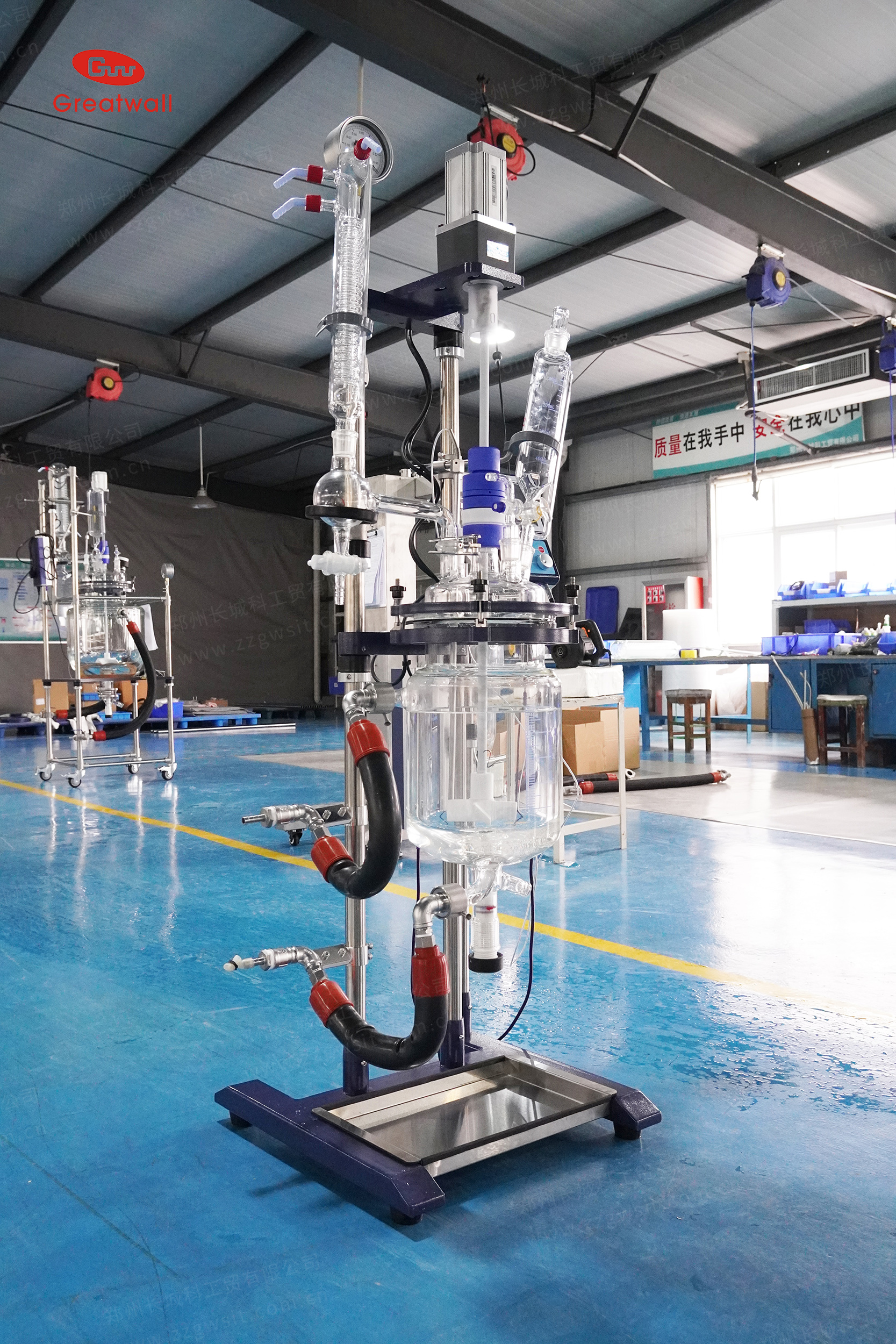

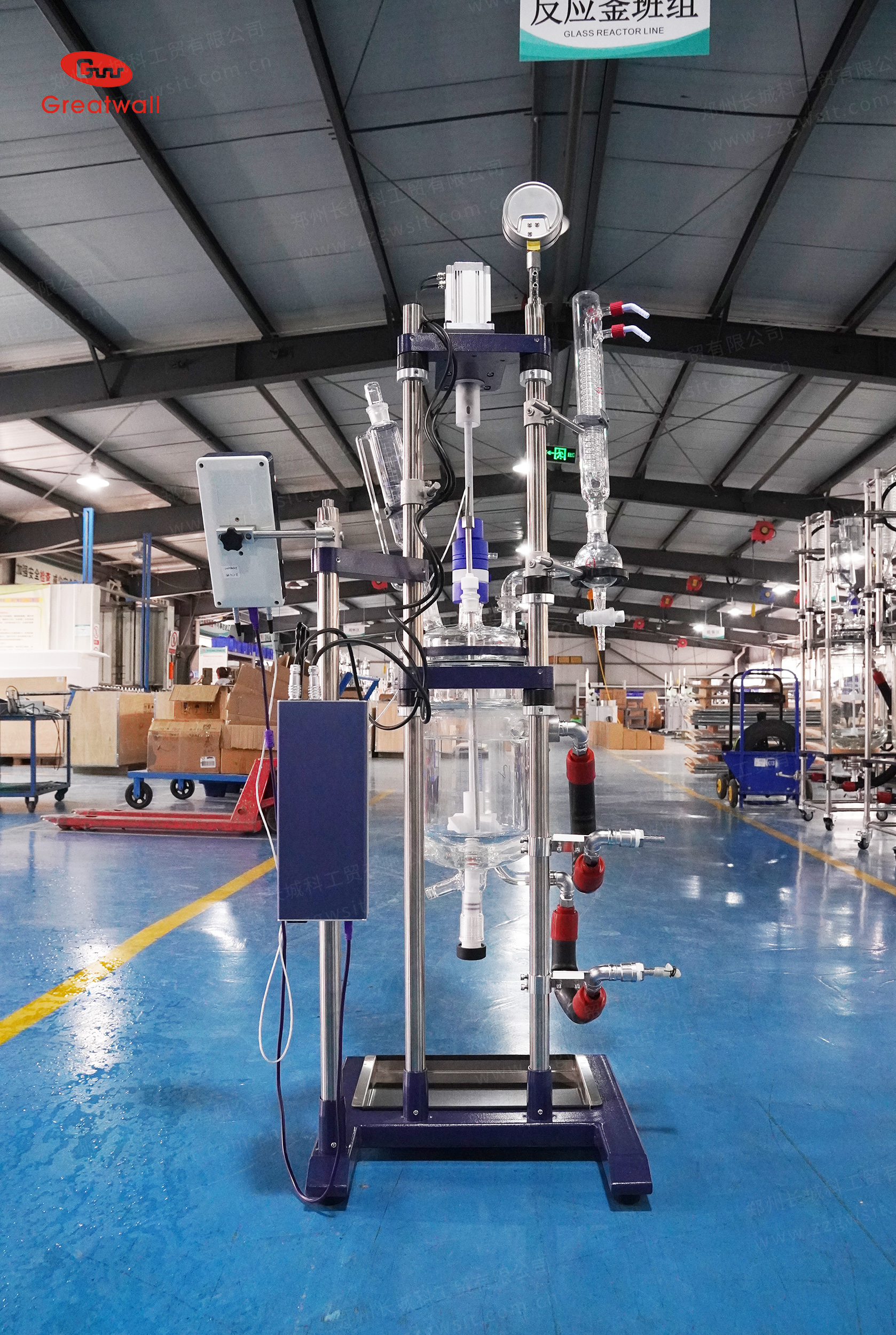

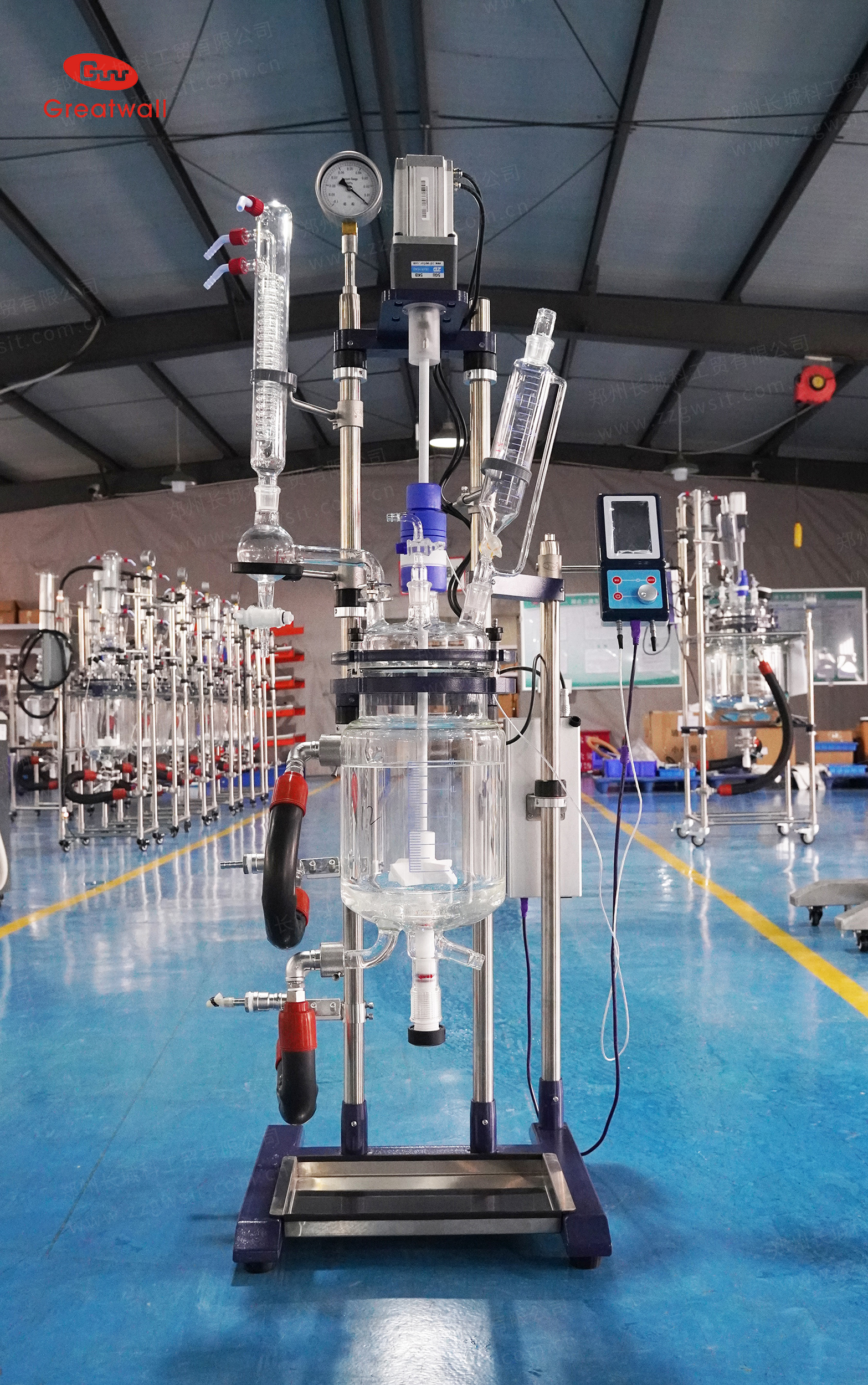

Стеклянный реактор GR-5C
Цифровой контроль, химическая стойкость и удобство эксплуатации
Стеклянный реактор GR-5C предназначен для лабораторных и пилотных процессов, где требуется стабильная работа в широком температурном диапазоне, точное управление параметрами и надёжная конструкция для ежедневной эксплуатации. Модель сочетает проверенные инженерные решения с современными средствами цифрового контроля.
Все элементы, контактирующие с продуктом, изготовлены из высокоборосиликатного стекла 3.3, устойчивого к агрессивным химическим средам и термическим нагрузкам. Реактор обеспечивает уверенную работу в диапазоне от –80 до +200 °C, а также поддерживает эксплуатацию под вакуумом и при атмосферном давлении, что делает его универсальным инструментом для синтеза, смешения и термостатирования.
Для повышения надёжности системы циркуляции теплоносителя вход и выход рубашки оснащены шлангами из нержавеющей стали, снижающими механические напряжения на патрубках. Безостаточный сливной клапан предотвращает накопление продукта и упрощает выгрузку и очистку реактора.
Реактор оснащён бесщёточным DC-двигателем мешалки с плавной регулировкой скорости. Панель управления с LED-индикацией обеспечивает цифровое отображение крутящего момента, температуры, времени и скорости перемешивания. Встроенный интерфейс RS-485 позволяет передавать данные и интегрировать оборудование в системы мониторинга и автоматизации лаборатории.
Прочная рама с порошковым покрытием из SUS304 и алюминиевой плиты 6061-F отличается высокой коррозионной стойкостью и простотой обслуживания. Колёса с тормозами обеспечивают удобное перемещение, точную установку и надёжную фиксацию оборудования. Мешалка с PTFE-лопастями и валом из нержавеющей стали с PTFE-покрытием гарантирует химическую инертность, высокую механическую прочность и длительный срок службы. Фирменный герметичный подшипник мешалки дополнительно повышает надёжность узла.
GR-5C — это сбалансированное решение для химических и фармацевтических лабораторий, где важны точность, безопасность и цифровая прозрачность процессов.
Цифровой контроль, химическая стойкость и удобство эксплуатации
Стеклянный реактор GR-5C предназначен для лабораторных и пилотных процессов, где требуется стабильная работа в широком температурном диапазоне, точное управление параметрами и надёжная конструкция для ежедневной эксплуатации. Модель сочетает проверенные инженерные решения с современными средствами цифрового контроля.
Все элементы, контактирующие с продуктом, изготовлены из высокоборосиликатного стекла 3.3, устойчивого к агрессивным химическим средам и термическим нагрузкам. Реактор обеспечивает уверенную работу в диапазоне от –80 до +200 °C, а также поддерживает эксплуатацию под вакуумом и при атмосферном давлении, что делает его универсальным инструментом для синтеза, смешения и термостатирования.
Для повышения надёжности системы циркуляции теплоносителя вход и выход рубашки оснащены шлангами из нержавеющей стали, снижающими механические напряжения на патрубках. Безостаточный сливной клапан предотвращает накопление продукта и упрощает выгрузку и очистку реактора.
Реактор оснащён бесщёточным DC-двигателем мешалки с плавной регулировкой скорости. Панель управления с LED-индикацией обеспечивает цифровое отображение крутящего момента, температуры, времени и скорости перемешивания. Встроенный интерфейс RS-485 позволяет передавать данные и интегрировать оборудование в системы мониторинга и автоматизации лаборатории.
Прочная рама с порошковым покрытием из SUS304 и алюминиевой плиты 6061-F отличается высокой коррозионной стойкостью и простотой обслуживания. Колёса с тормозами обеспечивают удобное перемещение, точную установку и надёжную фиксацию оборудования. Мешалка с PTFE-лопастями и валом из нержавеющей стали с PTFE-покрытием гарантирует химическую инертность, высокую механическую прочность и длительный срок службы. Фирменный герметичный подшипник мешалки дополнительно повышает надёжность узла.
GR-5C — это сбалансированное решение для химических и фармацевтических лабораторий, где важны точность, безопасность и цифровая прозрачность процессов.
Технические характеристики стеклянного реактора GR-5C
Общие параметры
Модель: GR-5C
Полезный объём реактора: 5 л
Объём рубашки: ≈ 3 л
Материал стеклянных элементов: высокоборосиликатное стекло 3.3
Давление и температура
Допустимое давление в реакторе: вакуум – атмосферное
Допустимое давление в рубашке: ≤ 0,03 МПа
Рабочий температурный диапазон: –80…+200 °C
Максимальная разница температур (внутри/снаружи реактора): ≤ 80 °C
Мешалка и привод
Тип двигателя: мешалочный, с плавной регулировкой
Номинальная мощность: 370 Вт
Диапазон скорости вращения: 20–500 об/мин
Точность индикации скорости: ±1 об/мин
Точность регулирования скорости:
до 300 об/мин: ±0,7 %
свыше 300 об/мин: ±1 %
Максимальный крутящий момент: 5,4 Н·м
Тип мешалки: лопастная
Вал мешалки: нержавеющая сталь с PTFE-покрытием
Электропитание
Питание: 100–240 В~, 50/60 Гц
Крышка реактора (5 портов)
Порт мешалки: фланцевый 50#
Порт датчика температуры: 24/29, стандартное шлиф-соединение
Порт обратного холодильника (рефлюкс): 35#, шлиф
Порт подключения воронки постоянного давления: 29/32, стандартное шлиф-соединение
Порт загрузки жидкости: 24/29, стандартное шлиф-соединение
Конденсатор и дозирование
Площадь конденсации: ≈ 0,045 м²
Объём капельной воронки / дозирующей ёмкости: 500 мл
Слив и измерение
Сливной клапан: безостаточный, высота от пола ≈ 400 мм
Датчик температуры: PT100, во внешней PTFE-оболочке
Конструкция и подключение
Материал рамы:
SUS304 + конструкционная углеродистая сталь с порошковым покрытием + алюминиевая плита 6061-F
Подключение циркуляционных шлангов (вход/выход): Rc 3/4
Условия эксплуатации
Температура окружающей среды: 5–35 °C
Относительная влажность: ≤ 70 %
Габариты
Примерные размеры (Ш × Г × В): 600 × 520 × 1600 мм
