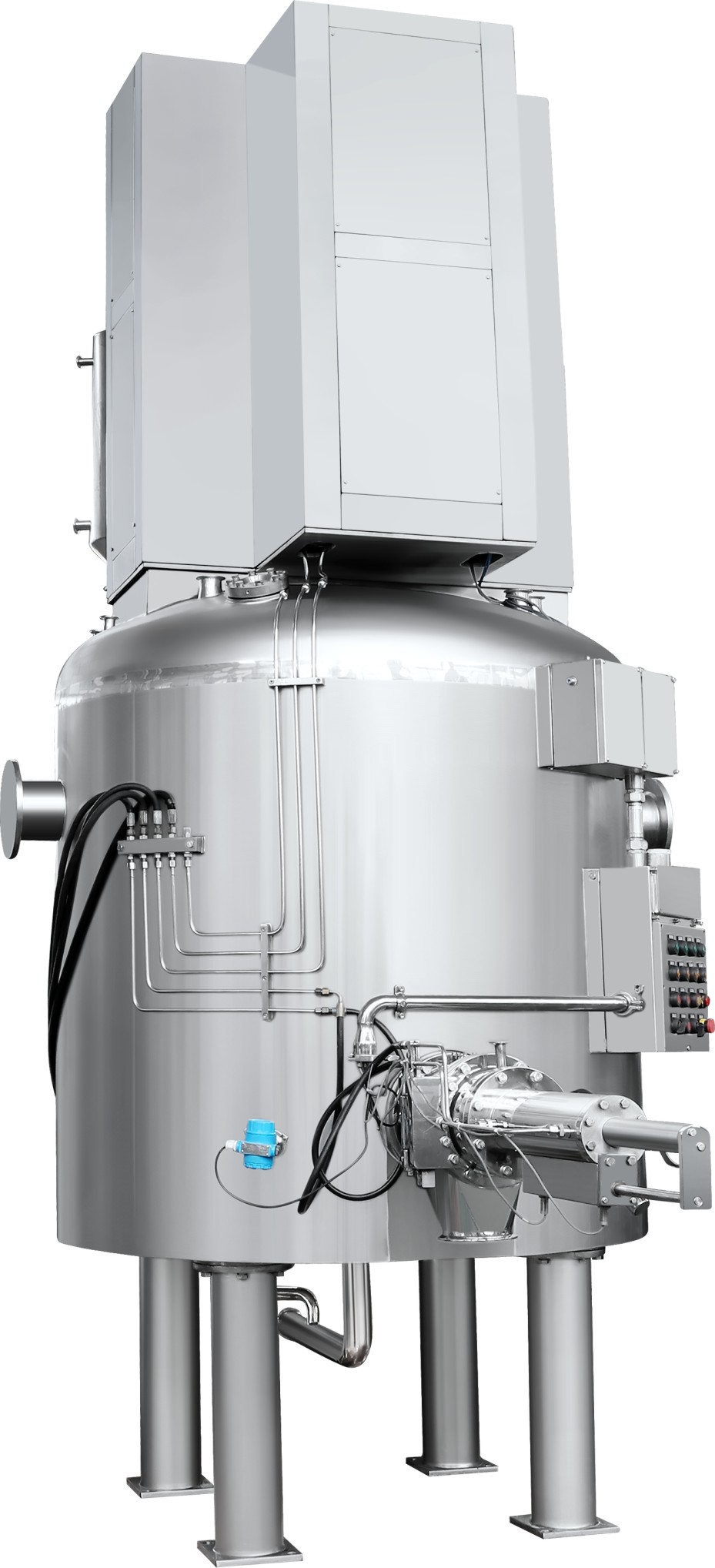

Нутч-фильтр-сушилки с приварным фильтровальным днищем

Нутч-фильтр-сушилка с перемешиванием (ANFD) с фиксированным днищем от AGT — это рациональное и надежное решение для химической промышленности и производства нестерильных активных фармацевтических субстанций (АФС).

Оборудование сохраняет все ключевые преимущества премиальных моделей AGT: фильтрация, промывка и сушка проходят в одном герметичном сосуде. Однако за счет несъемного (фиксированного) днища конструкция становится проще, надежнее и экономичнее. Это идеальный выбор для монопродуктовых производств, где не требуется частая смена продукта, и для процессов, где класс чистоты не требует стерильности, но важны герметичность, износостойкость и большие объемы выработки.

Преимущества модели с фиксированным днищем
1. Экономическая эффективность: Отсутствие сложного гидравлического механизма подъема/опускания днища и байонетных затворов существенно снижает стоимость оборудования (CAPEX) и упрощает его обслуживание.
2. Максимальная надежность и износостойкость: Цельносварная конструкция с фиксированным дном исключает наличие главного уплотнения разъема корпуса. Это позволяет работать с высокоабразивными продуктами без риска механического истирания уплотнения и последующей потери герметичности, что часто случается в разъемных конструкциях.
3. Увеличенный объем: Благодаря жесткости конструкции, данные нутч-фильтры могут изготавливаться значительно большего объема, чем модели со съемным дном, что критически важно для крупнотоннажной химии.
4. Фокус на монопродукт: Оптимальное решение для линий, выпускающих один вид продукта длительными кампаниями.

Технологический процесс: «Всё в одном»
Оборудование выполняет полный цикл обработки без контакта продукта с оператором:
1. Подача суспензии: Загрузка продукта в герметичную емкость.
2. Фильтрация: Разделение фаз под вакуумом или давлением. Фиксированное дно обеспечивает высокую жесткость при перепадах давления.
3. Выравнивание и промывка:
3.1. S-образная мешалка вращается против часовой стрелки, сглаживая трещины на поверхности осадка (кека) для предотвращения проскока жидкости.
3.2. Эффективная промывка через распылительные головки с возможностью репульпации (смешивания кека с растворителем).
4. Вакуумная сушка:
4.1. Мешалка вращается по часовой стрелке, разрыхляя осадок.
4.2. Нагрев идет через рубашку стенки, рубашку днища и саму мешалку, обеспечивая высокую скорость испарения.
5. Выгрузка: Автоматическая боковая выгрузка. Мешалка работает как скребок, выталкивая сухой порошок через клапан.
6. Мойка (CIP): Установка оснащена системой безразборной мойки (CIP) с головками 360° для эффективной очистки внутренней камеры.

Конструкция и материалы
Мы понимаем, что химическая совместимость критична, поэтому предлагаем широкую вариативность исполнений, аналогичную топовым фармацевтическим моделям:
1. Нержавеющие стали: 316L, 304, 316Ti, 321.
2. Специальные сплавы: Hastelloy (C22 и др.), Дуплексная сталь 2205, 904L.
3. Уплотнения: PTFE, FEP, перфторкаучук (FFKM), фторкаучук (FKM, Viton), EPDM.
4. Качество поверхности: Внутренние поверхности полированы (Ra ≤ 0,8 мкм), что исключает «мертвые зоны» и облегчает CIP-мойку.

Автоматизация и управление
Нутч-фильтр-сушилка AGT поставляется как законченное технологическое решение, полностью готовое к интеграции в АСУ ТП вашего предприятия. Мы предлагаем гибкий подход к комплектации системы управления в зависимости от бюджета и требований к данным.

В комплект поставки входят:
1. Гидравлическая станция: Упрощенная и надежная система для управления приводом мешалки и клапаном выгрузки.
2. Шкаф управления и силовая часть: Комплектуется компонентами ведущих мировых производителей.

Варианты исполнения панели управления (HMI):
1. Базовое исполнение (Cost-effective):
Для оптимизации бюджета и снижения капитальных затрат система управления реализуется на базе панели оператора (HMI) Siemens. Это надежное промышленное решение, которое существенно дешевле версии с промышленным ПК.
Интеграция: Несмотря на упрощение, контроллер поддерживает протокол Modbus TCP, что позволяет легко интегрировать сушилку в общезаводскую SCADA-систему для удаленного мониторинга и диспетчеризации.

2. Расширенное исполнение (Advanced Control):
Для производств со строгими требованиями к целостности данных (Data Integrity) панель управления выполняется на базе промышленного ПК (IPC).
Функционал: Полное соответствие требованиям 21 CFR Part 11 (электронные записи и подписи), Audit Trail (журнал событий), многоуровневый доступ и расширенная отчетность по партиям.

Почему альянс AGT и КВТ Инжиниринг — это выбор без компромиссов
Выбирая оборудование AGT, вы получаете технологии от создателя отраслевых стандартов. AGT — это не просто завод, а автор и единственный разработчик Национального стандарта Китая (в частности, для нутч-фильтр-сушилок), на который ориентируется весь азиатский рынок.
За этим именем стоит безупречная репутация:
Мировой масштаб: Более 20 лет истории и свыше 2 000 инсталляций по всему миру.
Строгое соответствие: Все оборудование проектируется и производится согласно жестким требованиям GMP и FDA США, что критически важно для фармацевтических производств.
В России эта глобальная экспертиза становится доступной благодаря КВТ Инжиниринг. Мы обеспечиваем «последнюю милю» технологий AGT: полную техническую поддержку, профессиональный монтаж, пуско-наладку и гарантийный сервис на русском языке. Вы получаете оборудование мирового класса с комфортом локального обслуживания.
