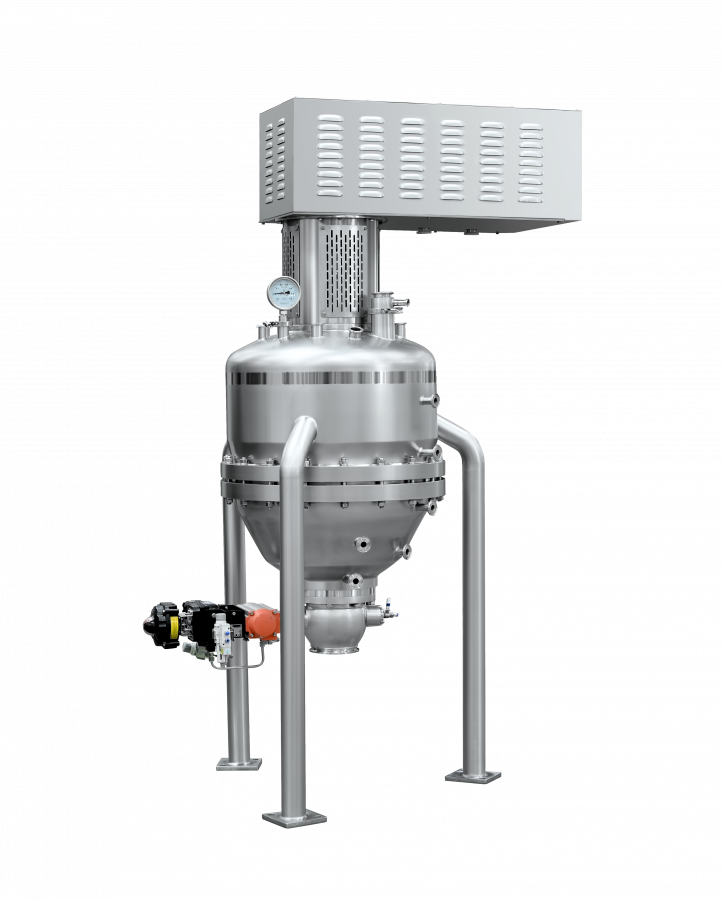

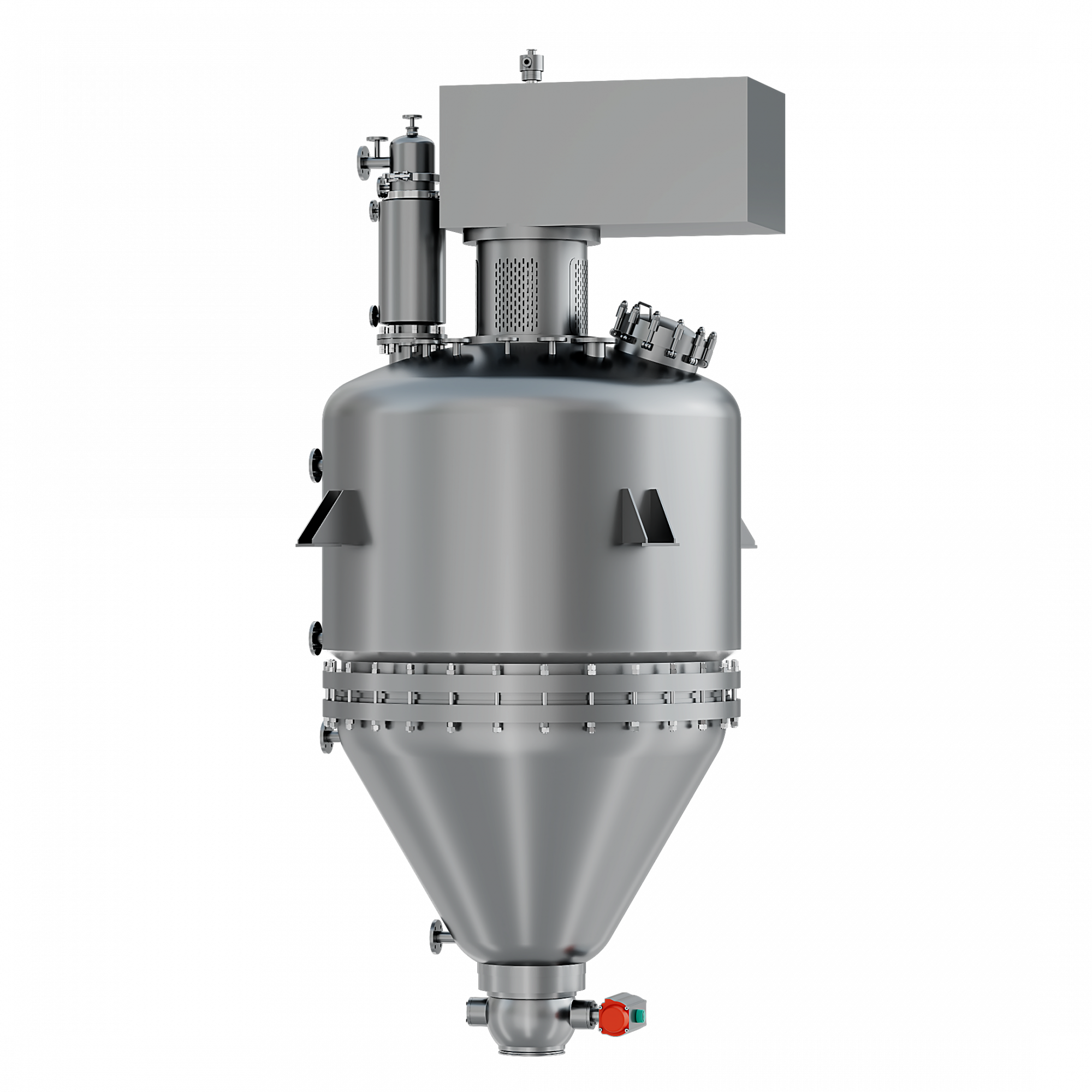

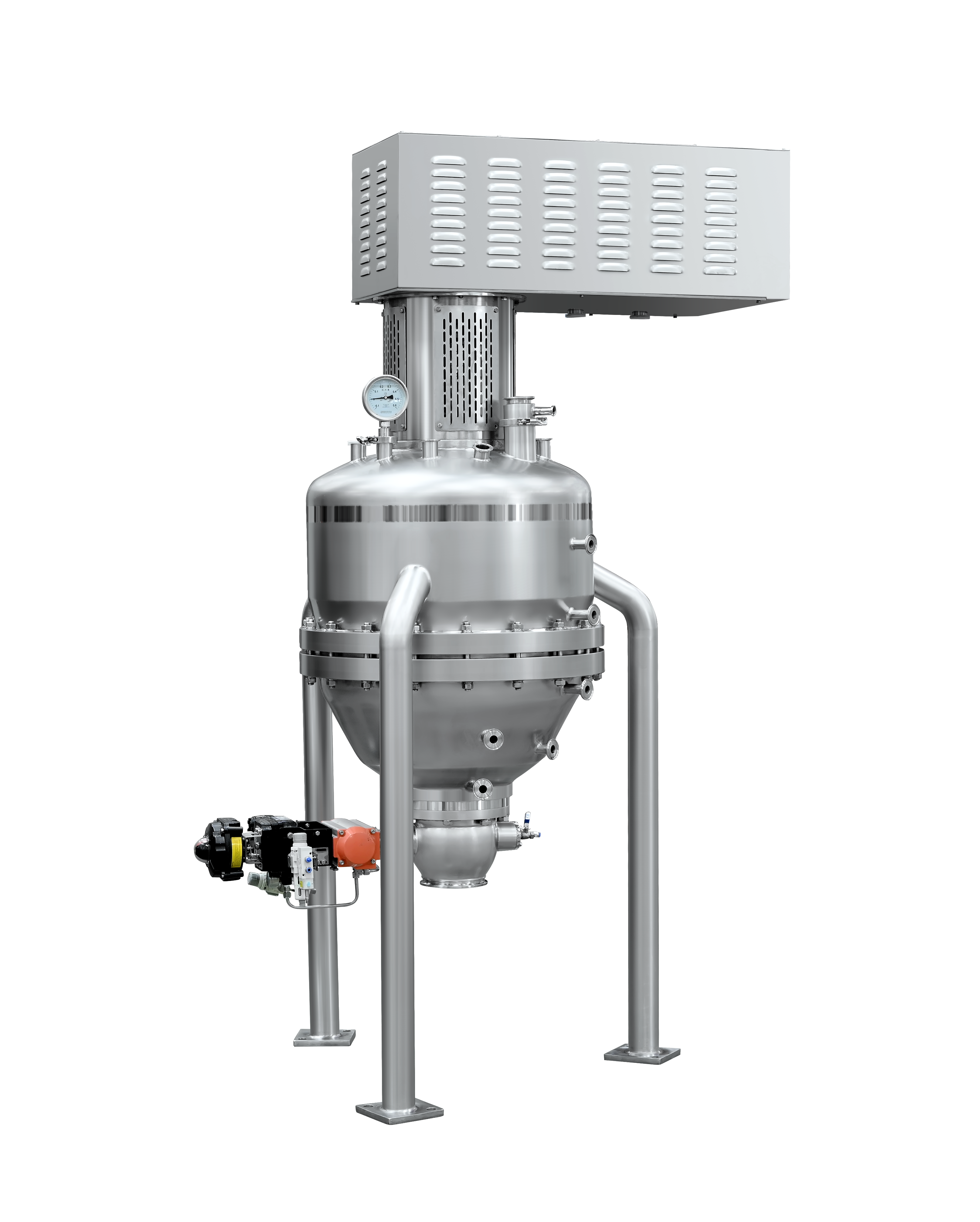

Коническая нутч-фильтр-сушилка с перемешиванием (CFD, CANFD, КНФС) от AGT
Специализированное технологическое решение для процессов, требующих бережного обращения с продуктом и максимальной полноты выгрузки.
В отличие от классических плоскодонных аппаратов, коническая форма корпуса и уникальная конструкция мешалки позволяют работать со сложными продуктами: хрупкими гранулами, микросферами и пастами с плохой текучестью. Оборудование объединяет стадии фильтрации, промывки и вакуумной сушки в едином герметичном пространстве.
Ключевые области применения
1. Производство катализаторов
Идеально подходит для нанесения активных компонентов из жидкой фазы на носители. Спиральная мешалка бережно перемешивает массу, сохраняя хрупкую структуру носителя.
2. Соли лития (Battery Grade)
Получение высокочистых компонентов для Li-ion аккумуляторов, где критически важны отсутствие металлических примесей и безупречная однородность сушки.
3. Тонкая химия и Агрохимия
- Производство субстанций (АФС);
- Производство пестицидов и средств защиты растений (СЗР);
- Синтез высокочистых красителей и пигментов;
- Производство присадок к топливам и смазочным материалам.
4. Производство микросфер
Деликатная работа с продуктами низкой насыпной плотности, склонными к механическому истиранию и разрушению при перемешивании.
Технологические преимущества конструкции CFD
1. Бережное перемешивание и сушка

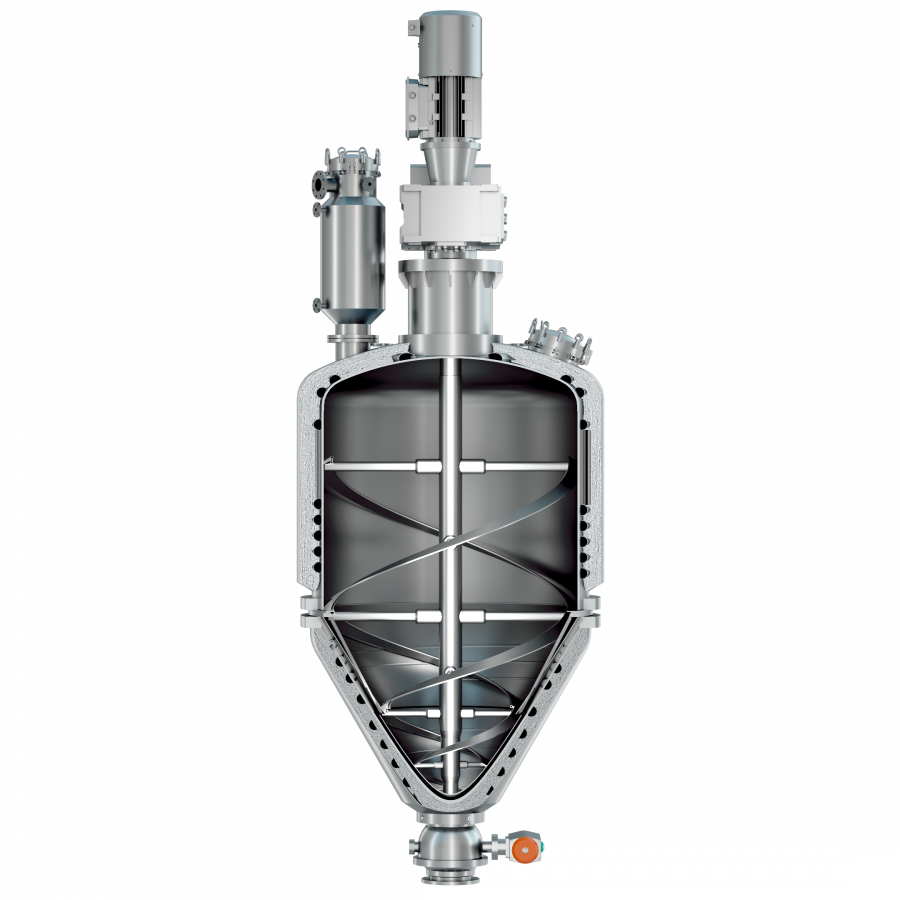

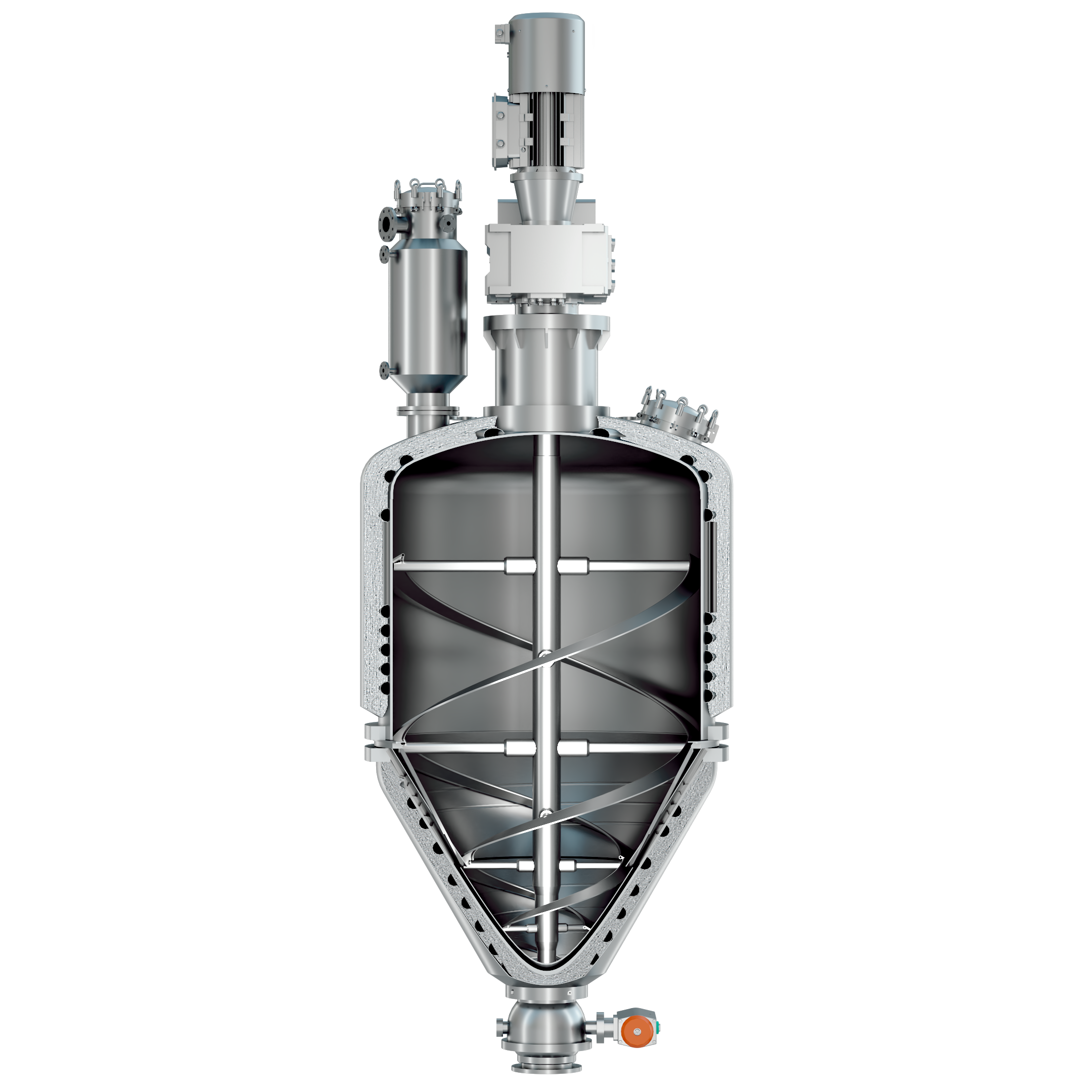

Внутри аппарата установлена специализированная комбинированная ленточно-лопастная мешалка.
- Принцип действия: Спиральная лента аккуратно поднимает продукт вдоль стенок конуса вверх, создавая непрерывную циркуляцию без агрессивного сдвигового воздействия.
- Результат: Хрупкие кристаллы и гранулы сохраняют геометрическую форму, а процесс сушки происходит быстро и равномерно по всему объему.
2. Тройной контур нагрева
Для максимальной теплопередачи и сокращения времени цикла прогреваются все поверхности, контактирующие с продуктом:
- Рубашка цилиндрической части корпуса;
- Рубашка конического днища;
- Полый вал и спираль мешалки (обеспечивает интенсивный прогрев в самом ядре продуктового слоя).
3. Гравитационная выгрузка без остатка
Коническая форма дна и центральное расположение выгрузного клапана эффективно используют силу тяжести. Вращение мешалки способствует принудительному выталкиванию массы, полностью исключая «мертвые зоны».
* Пневмовибраторы на корпусе гарантируют полное осыпание налипающего и слежавшегося продукта со стенок.
Комплексное решение «под ключ» (Skid-установка)
Вы можете заказать фильтр-сушилку CFD как отдельную единицу, так и в виде полностью укомплектованной модульной технологической установки со всей необходимой периферией:
Единое управление: Вся периферия объединяется в единый контур управления с центральной панели (HMI или IPC), исключая ошибки персонала и гарантируя повторяемость технологических циклов.
Ключевые характеристики и материалы
| Конструкционные материалы | Нержавеющая сталь (AISI 316L, AISI 304), специальные коррозионностойкие сплавы (Hastelloy C22 / C276). |
|---|---|
| Качество обработки поверхности | Высокоточная внутренняя полировка Ra < 0,4 мкм для минимизации адгезии и быстрой CIP/SIP очистки. |
| Фильтрующий элемент | Многослойная спеченная металлическая сетка (Sintered Mesh) высокой механической прочности. |
| Удобство обслуживания | Нижний конус оснащен автоматическим гидравлическим приводом опускания и отката для быстрого доступа к сетке и инспекции. |
Автоматизация и управление
1. Стандартное исполнение (Cost-effective)
Оптимальное решение для химических и агрохимических производств на базе надежных промышленных контроллеров Siemens и сенсорной панели оператора (HMI).
2. Расширенное исполнение (Pharma / High-End)
На базе промышленного компьютера (IPC) с предустановленной SCADA-системой высшего класса надежности:
- Data Integrity: Полное соответствие требованиям FDA 21 CFR Part 11 (электронные подписи, разграничение прав доступа);
- Расширенный непрерывный аудит действий (Audit Trail);
- Автоматизированная генерация отчетов по партиям (Batch Reports).
Почему альянс AGT и КВТ Инжиниринг — это выбор без компромиссов
Выбирая оборудование AGT, вы получаете технологии от создателя отраслевых стандартов. AGT — не просто машиностроительный завод, а автор и единственный разработчик Национального стандарта Китая для нутч-фильтр-сушилок, на который ориентируется весь рынок Азии.
Технические характеристики конических нутч-фильтр-сушилок CFD (КАНФ, CANFD)

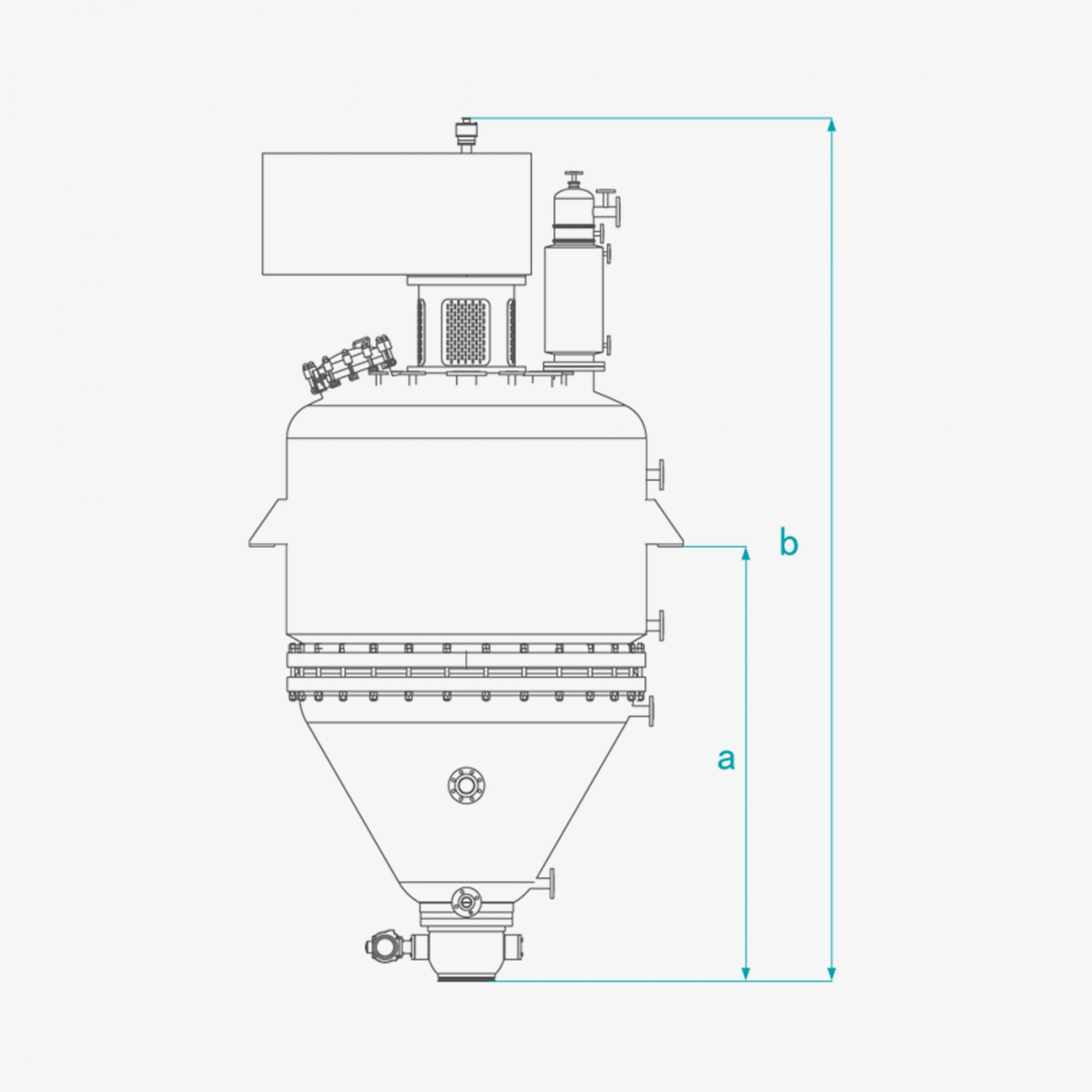

Габаритные и эксплуатационные параметры типоразмерного ряда:
| Модель | Площадь фильтрации, м² | Внутренний диаметр, мм | Объем общий, л | Мощность привода, кВт | (a), мм | (b), мм | Масса, кг |
| CFD300 | 0,120 | 300 | 22 | 0,37 | — | 1470 | 200 |
| CFD550 | 0,400 | 550 | 135 | 3 – 55 * | 750 | 1850 | 700 |
| CFD700 | 0,700 | 700 | 320 | 3 – 55 * | 1100 | 2500 | 1000 |
| CFD1000 | 1,400 | 1000 | 870 | 3 – 55 * | 1280 | 2850 | 2300 |
| CFD1200 | 2,100 | 1200 | 1500 | 3 – 55 * | 1630 | 3500 | 2700 |
| CFD1400 | 3,000 | 1400 | 2500 | 3 – 55 * | 1850 | 4150 | 3500 |
| CFD1600 | 3,800 | 1600 | 3000 | 3 – 55 * | 1900 | 4200 | 4300 |
| CFD1800 | 4,800 | 1800 | 6000 | 3 – 55 * | 2300 | 4800 | 5700 |
| CFD2000 | 6,100 | 2000 | 6200 | 3 – 55 * | 2500 | 5800 | 8400 |
| CFD2200 | 7,300 | 2200 | 8500 | 3 – 55 * | 2700 | 6300 | 10000 |
| CFD2400 | 8,800 | 2400 | 10800 | 3 – 55 * | 3000 | 6800 | 13600 |
| CFD2600 | 10,200 | 2600 | 14000 | 3 – 55 * | 3200 | 7200 | 17000 |
* Мощность привода в диапазоне от 3 до 55 кВт подбирается индивидуально в зависимости от свойств рабочей среды и плотности осадка.
