LG4 -45°C…-10°C
Арт. LN-LG4
Нужен подбор оборудования, инжиниринговое решение или расчет проекта под ваши технологические задачи?

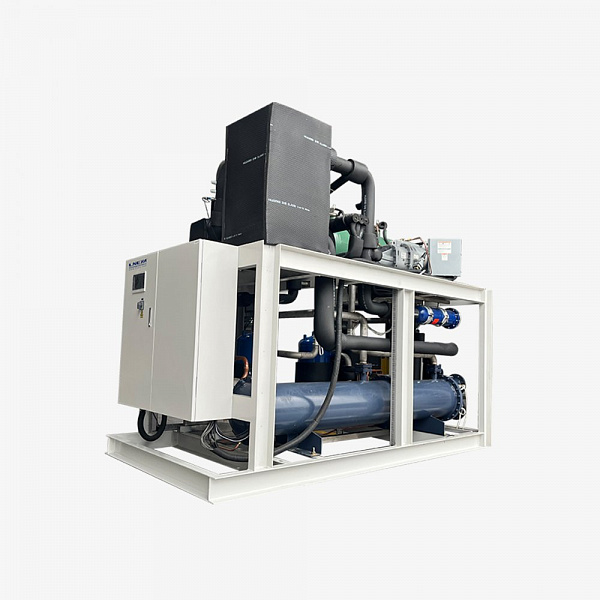

Промышленные винтовые чиллеры LNEYA серии LG (Screw Chillers)
Серия LNEYA LG4 — это линейка мощных промышленных чиллеров, построенных на базе полугерметичных винтовых компрессоров.
В отличие от компактных серий, эти установки спроектированы для обеспечения непрерывного охлаждения крупных производственных процессов, химических реакторов большого объема и централизованных систем подготовки холодоносителя. Главная особенность серии — сочетание высокой холодопроизводительности с исключительной надежностью и долговечностью, свойственной винтовым технологиям.
Сердце системы — Винтовой компрессор:
1. Установки комплектуются надежными полугерметичными винтовыми компрессорами мировых лидеров (Bitzer, Hanbell, RefComp).
2. Регулирование производительности: Компрессоры оснащены системой ступенчатого (25%-50%-75%-100%) или плавного регулирования мощности. Это позволяет чиллеру адаптироваться к реальной нагрузке, существенно экономя электроэнергию, когда полная мощность не требуется.
3. Долговечность: Винтовая пара имеет меньше подвижных частей по сравнению с поршневыми аналогами, что обеспечивает низкий уровень вибрации и длительный ресурс работы (до 50 000 часов до капремонта).
Надежные теплообменники (Shell-and-Tube):
В серии LG применяются кожухотрубные испарители и конденсаторы.
1. Устойчивость к загрязнениям: В отличие от пластинчатых теплообменников, кожухотрубные менее чувствительны к качеству воды и механическим примесям, что критически важно в промышленных условиях.
2. Ремонтопригодность: Конструкция позволяет легко проводить механическую очистку трубок без необходимости сложной разборки контура.
Интеллектуальное управление (Siemens PLC):
Управление осуществляется промышленным контроллером Siemens S7-200 SMART (или аналогом).
1. Полный контроль: 7-дюймовый цветной сенсорный дисплей отображает все параметры работы: давления всасывания/нагнетания, температуры масла, воды и хладагента, токи нагрузки.
2. Интеграция: Поддержка протоколов Modbus RTU (RS485) и Ethernet для включения чиллера в SCADA-систему предприятия.
Ключевые характеристики и преимущества:
1. Температурный диапазон: -45...-10°С
2. Мощность охлаждения: от 50 до 180 кВт (при -40°С)
3. Экономайзер: Использование экономайзера в холодильном контуре повышает производительность системы при низких температурах.
4. Электронные ТРВ: Использование электронных расширительных вентилей (EEV) обеспечивает точное дозирование фреона и стабильность работы при изменении нагрузок.
Многоуровневая система защиты:
Серия LG оснащена полным комплексом защит для безопасной эксплуатации 24/7:
1. Защита компрессора от перегрева (встроенный термомистор).
2. Контроль последовательности и перекоса фаз.
3. Защита по высокому и низкому давлению хладагента.
4. Контроль протока жидкости (защита от замерзания испарителя).
5. Контроль уровня и температуры масла.
Серия LNEYA LG4 — это линейка мощных промышленных чиллеров, построенных на базе полугерметичных винтовых компрессоров.
В отличие от компактных серий, эти установки спроектированы для обеспечения непрерывного охлаждения крупных производственных процессов, химических реакторов большого объема и централизованных систем подготовки холодоносителя. Главная особенность серии — сочетание высокой холодопроизводительности с исключительной надежностью и долговечностью, свойственной винтовым технологиям.
Сердце системы — Винтовой компрессор:
1. Установки комплектуются надежными полугерметичными винтовыми компрессорами мировых лидеров (Bitzer, Hanbell, RefComp).
2. Регулирование производительности: Компрессоры оснащены системой ступенчатого (25%-50%-75%-100%) или плавного регулирования мощности. Это позволяет чиллеру адаптироваться к реальной нагрузке, существенно экономя электроэнергию, когда полная мощность не требуется.
3. Долговечность: Винтовая пара имеет меньше подвижных частей по сравнению с поршневыми аналогами, что обеспечивает низкий уровень вибрации и длительный ресурс работы (до 50 000 часов до капремонта).
Надежные теплообменники (Shell-and-Tube):
В серии LG применяются кожухотрубные испарители и конденсаторы.
1. Устойчивость к загрязнениям: В отличие от пластинчатых теплообменников, кожухотрубные менее чувствительны к качеству воды и механическим примесям, что критически важно в промышленных условиях.
2. Ремонтопригодность: Конструкция позволяет легко проводить механическую очистку трубок без необходимости сложной разборки контура.
Интеллектуальное управление (Siemens PLC):
Управление осуществляется промышленным контроллером Siemens S7-200 SMART (или аналогом).
1. Полный контроль: 7-дюймовый цветной сенсорный дисплей отображает все параметры работы: давления всасывания/нагнетания, температуры масла, воды и хладагента, токи нагрузки.
2. Интеграция: Поддержка протоколов Modbus RTU (RS485) и Ethernet для включения чиллера в SCADA-систему предприятия.
Ключевые характеристики и преимущества:
1. Температурный диапазон: -45...-10°С
2. Мощность охлаждения: от 50 до 180 кВт (при -40°С)
3. Экономайзер: Использование экономайзера в холодильном контуре повышает производительность системы при низких температурах.
4. Электронные ТРВ: Использование электронных расширительных вентилей (EEV) обеспечивает точное дозирование фреона и стабильность работы при изменении нагрузок.
Многоуровневая система защиты:
Серия LG оснащена полным комплексом защит для безопасной эксплуатации 24/7:
1. Защита компрессора от перегрева (встроенный термомистор).
2. Контроль последовательности и перекоса фаз.
3. Защита по высокому и низкому давлению хладагента.
4. Контроль протока жидкости (защита от замерзания испарителя).
5. Контроль уровня и температуры масла.
| Модель | LG4-75W | LG4-100W | LG4-140W | LG4-180W | LG4-230W | LG4-280W | |
| Температурный диапазон | -45°C ~ -10°C | ||||||
| Система управления | Siemens S7-200 SMART (или аналог) | ||||||
| Протокол связи | MODBUS RTU протокол, RS485 интерфейс | ||||||
| Холодопроизводительность при -40°C | 50 кВт | 70 кВт | 95 кВт | 120 кВт | 155 кВт | 180 кВт | |
| 43 ккал/ч × 10³ | 60,2 ккал/ч × 10³ | 81,7 ккал/ч × 10³ | 103,2 ккал/ч × 10³ | 133,3 ккал/ч × 10³ | 154,8 ккал/ч × 10³ | ||
| Электропитание | 3N/400В/50Гц | ||||||
| Потребляемая мощность при -40°C, кВт | 35 | 48 | 65 | 82 | 106 | 113 | |
| Компрессор | Полугерметичный двухвинтовой компрессор (Bitzer, Hanbell, RefComp) | ||||||
| Регулирование производительности: 25%-100% | |||||||
| Испаритель (холодоноситель) | Тип | Пластинчатый теплообменник, работающий в режиме "сухого" испарения, затопленного или оросительного типа (с падающей пленкой) | |||||
| Расход холодоносителя, м³/ч | 23 | 32 | 44 | 56 | 72 | 83 | |
| Потери напора по воде, кПа | 40～80 | ||||||
| Присоединительный размер | DN65 | DN80 | DN100 | DN125 | |||
| Конденсатор (охлаждающая вода) | Тип | Горизонтальный кожухотрубный теплообменник | |||||
| Расход охлаждающей воды, м³/ч | 16 | 20 | 30 | 36 | 46 | 60 | |
| Потери напора по воде, кПа | 40～80 | ||||||
| Присоединительный размер | DN65 | DN80 | DN100 | DN125 | |||
| Защитные функции | Защита по высокому/низкому давлению, защита от обледенения, защита от перегрева (двойная), предохранительный клапан, защита от перегрузки, защита от неполнофазного режима, защита от обратного чередования фаз, защита по пониженному/повышенному напряжению, защита по потоку воды и др | ||||||
| Хладагент (фреон) | R-404A | ||||||
| Заправка, кг | 65 | 87 | 122 | 158 | 199 | 240 | |
| Размеры, (ШхГхВ), см | 160*380*225 | 180*420*225 | 220*430*235 | 230*480*235 | 340*500*245 | 450*520*245 | |
| Масса, кг | 4200 | 4300 | 4400 | 4500 | 4600 | 4700 | |
| Оговорка (дисклеймер) | Технические данные, представленные в таблице, актуальны на текущий момент. В связи с постоянным совершенствованием оборудования они могут изменяться без предварительного уведомления. Для получения точной и актуальной информации просим обращаться к специалистам КВТ Инжиниринг. | ||||||
