Первапорация: технология обезвоживания растворителей нового поколения

Что такое первапорация и почему это важно

Представьте, что вам нужно получить почти абсолютный этанол — 99,5% чистоты — из азеотропной смеси, где обычная дистилляция просто останавливается и отказывается работать дальше. Именно здесь на сцену выходит первапорация (pervaporation) — мембранная технология разделения, которая буквально «просачивает» молекулы воды сквозь специальную керамическую мембрану, оставляя позади чистый растворитель.

Название технологии происходит от двух слов: permeation (проникновение) и evaporation (испарение) — и это точно описывает суть процесса. Жидкая или парообразная смесь подаётся на одну сторону мембраны, молекулы воды избирательно адсорбируются и проникают сквозь неё, а на другой стороне удаляются вакуумным насосом в виде пара и конденсируются. Результат — высокочистый продукт без азеотропных ограничений.

Сегодня первапорация активно применяется в фармацевтике, тонкой химии, пищевой промышленности и производстве биоэтанола. И если ещё 20 лет назад это была лабораторная экзотика, то сейчас — полноценная промышленная альтернатива молекулярным ситам и азеотропной дистилляции.

Как работает первапорация: физика процесса

Ключевой элемент любой первапорационной установки — мембрана. В современных промышленных системах используются преимущественно цеолитовые мембраны типа NaA (алюмосиликатный цеолит типа А с ионами натрия). Их пористая структура — это не случайный лабиринт, а кристаллически упорядоченная решётка с точно определённым размером пор: 0,42 нм.

Это число — не просто характеристика материала, это ключ ко всей технологии:

• Молекула воды имеет размер около 0,29 нм → свободно проходит сквозь поры
• Молекула этанола имеет размер около 0,45–0,55 нм → не проходит
• Молекулы большинства органических растворителей → задерживаются

Таким образом, мембрана работает как молекулярное сито с исключительной селективностью. Но одного размерного эффекта недостаточно — поверхность NaA цеолита обладает высокой гидрофильностью: она буквально притягивает молекулы воды, обеспечивая преимущественную адсорбцию именно воды, а не органики.

Движущая сила процесса

Разделение происходит за счёт разности парциальных давлений воды по обе стороны мембраны:

На стороне подачи — нагретая смесь под давлением 0,15–0,25 МПа и температурой 110–125 °C. На стороне пермеата — глубокий вакуум, создаваемый винтовым насосом. Эта разность давлений и является «двигателем», который непрерывно тянет молекулы воды сквозь мембрану.

Три стадии переноса

Процесс переноса через мембрану описывается моделью «растворение — диффузия» и включает три этапа:

1. Адсорбция — молекулы воды из потока питания адсорбируются на поверхности мембраны
2. Диффузия — молекулы диффундируют сквозь мембранный слой под действием градиента концентрации
3. Десорбция — молекулы десорбируются на стороне пермеата и удаляются вакуумом

Именно управление этими тремя стадиями определяет эффективность конкретной мембраны и установки в целом.

Первапорация vs. традиционные методы обезвоживания

Чтобы понять, почему первапорация завоёвывает рынок, достаточно сравнить её с конкурирующими технологиями.

Азеотропная дистилляция с бензолом или циклогексаном — классика, но это дополнительный растворитель, дополнительные стадии очистки, дополнительные риски. Молекулярные сита эффективны, но работают в периодическом режиме и требуют регулярной термической регенерации при 200–300 °C.

Первапорация лишена этих недостатков: непрерывный процесс, без добавления посторонних веществ, с минимальным потреблением энергии — пар нужен только для нагрева питающего потока, а не для регенерации рабочего тела.

Промышленное применение: где работает первапорация

Производство биоэтанола и фармацевтического спирта

Это наиболее массовый рынок применения. Ферментационный бульон после дистилляции даёт смесь ~95–96% этанол / 4–5% вода — классический азеотроп. Первапорационная установка принимает этот поток и выдаёт продукт с содержанием воды менее 0,5% — то есть абсолютный этанол по фармакопейным стандартам.

Типичная промышленная установка для партии 320 л/цикл потребляет:

• Пар: ~7,5 кг/ч (при давлении >0,3 МПа)
• Электроэнергия: ~4 кВт
• Охлаждающая вода: ~0,55 м³/ч

Это весьма скромные цифры для получения продукта фармацевтической чистоты.

Тонкая химия и производство растворителей

Изопропанол, ацетон, тетрагидрофуран, диметилформамид — все эти растворители образуют с водой азеотропы или близкоазеотропные смеси. Первапорация позволяет обезвоживать их до следовых концентраций воды без риска термической деградации продукта.

Пищевая промышленность и ароматика

Концентрирование ароматических экстрактов, удаление воды из чувствительных к температуре пищевых компонентов — здесь мягкие условия первапорации (относительно низкие температуры по сравнению с выпариванием) становятся решающим преимуществом.

Нефтехимия и экология

Удаление следов воды из органических потоков, обезвоживание биодизеля, очистка сточных вод от органических примесей (в режиме органофильной первапорации с гидрофобными мембранами) — спектр применений продолжает расширяться.

Конструкция современной первапорационной установки

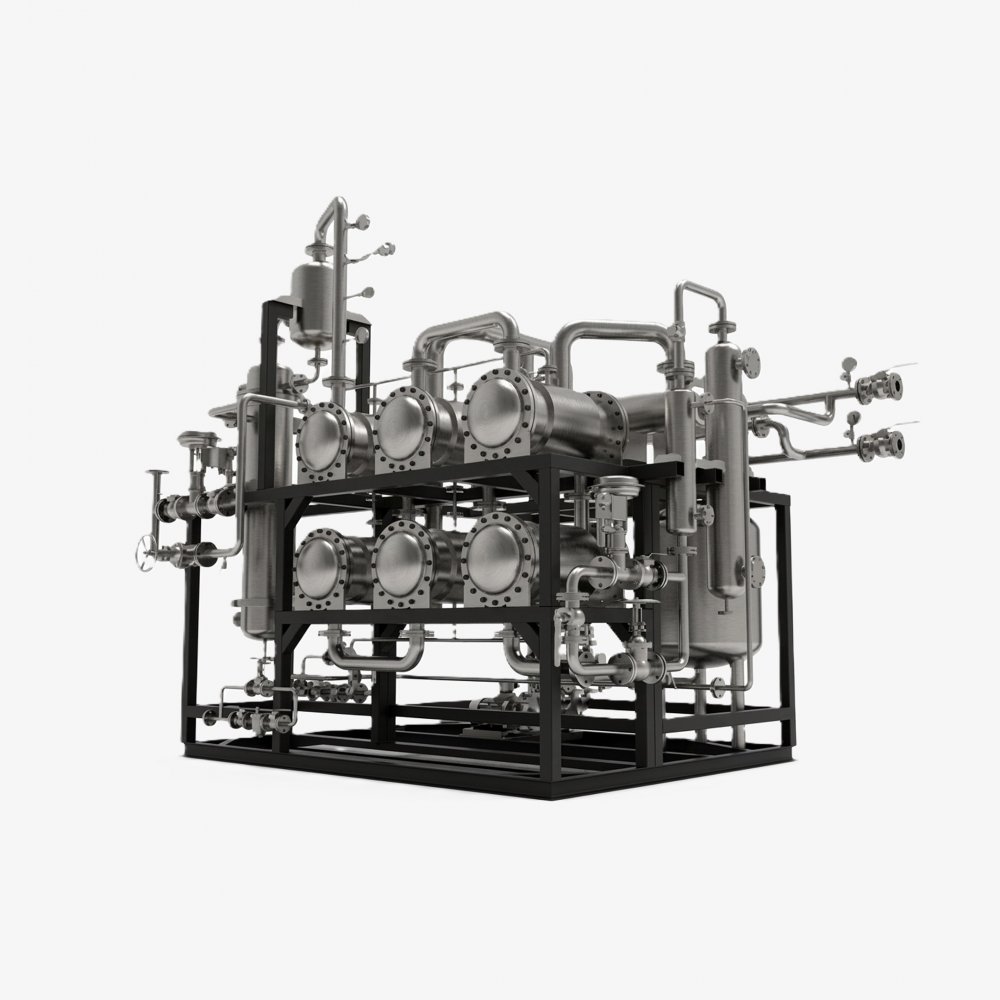

Промышленная первапорационная система — это не просто набор мембранных модулей. Это интегрированный технологический комплекс, включающий несколько функциональных блоков.

Мембранные модули

Сердце установки — трубчатые мембранные модули из нержавеющей стали 316L с размещёнными внутри керамическими мембранными элементами диаметром 12 мм и длиной 800 мм. Модули соединяются последовательно (обычно 4 модуля в серии), что обеспечивает ступенчатое обезвоживание потока.

Каждый мембранный элемент — это трубка из пористой подложки Al₂O₃ с нанесённым на внутреннюю поверхность тонким слоем NaA цеолита. Именно этот слой толщиной несколько микрон и выполняет всю разделительную работу.

Система нагрева и испарения

Питающий поток проходит через пластинчатый преднагреватель, а затем через кожухотрубный испаритель, где доводится до рабочей температуры 110–125 °C и частично или полностью переводится в паровую фазу. Именно в паровой фазе реализуется режим парового пермеатора (vapor permeation) — разновидность первапорации с наилучшими показателями производительности.

Вакуумная система

Винтовой вакуумный насос производительностью поддерживает глубокий вакуум на стороне пермеата. Это критически важный элемент: без достаточного вакуума движущая сила процесса падает, и производительность мембран резко снижается.

Конденсация пермеата

Водяной пар, прошедший сквозь мембрану, конденсируется в кожухотрубном конденсаторе пермеата с использованием хладагента при температуре -5...0 °C. Конденсат (преимущественно вода с незначительным содержанием растворителя) собирается в баке пермеата.

Система управления

Современные установки оснащаются ПЛК-системой управления (например, на базе Siemens S200) с сенсорным HMI-экраном 10 дюймов. Автоматизированы: регулирование температуры питания, контроль давления и вакуума, управление клапанами, сигнализация отклонений. Взрывозащищённое исполнение (dIIBT4) обязательно для работы с горючими растворителями.

Требования к питающему потоку: что важно знать

Цеолитовые мембраны NaA — высокоэффективный, но требовательный инструмент. Долгосрочная стабильная работа возможна только при соблюдении ряда условий:

• pH питания: не ниже 6,5 — кислая среда разрушает цеолитовую структуру
• Электропроводность: менее 10 мкСм/см — соли вызывают осмотические эффекты и загрязнение
• Отсутствие: пигментов, сахаров, твёрдых частиц, коллоидов, кислот, щелочей
• Остаток после испарения: нулевой — нелетучие примеси концентрируются на мембране

Эти требования диктуют необходимость предварительной подготовки питающего потока в ряде производств — фильтрации, нейтрализации, обессоливания.

Экономика и перспективы технологии

Первоначальные капитальные затраты на первапорационную установку выше, чем на молекулярные сита сопоставимой производительности. Однако совокупная стоимость владения (TCO) за 5–10 лет, как правило, оказывается ниже за счёт:

• Значительно меньшего потребления энергии (нет высокотемпературной регенерации)
• Непрерывного режима работы без простоев на регенерацию
• Длительного срока службы керамических мембран (>10 лет при соблюдении условий эксплуатации)
• Минимального обслуживания — нет движущихся частей в мембранных модулях

Срок окупаемости для типичного фармацевтического или химического производства составляет 3–5 лет.

Технология продолжает развиваться: ведутся работы по созданию мембран для новых применений (обезвоживание биодизеля, разделение смесей органика/органика), повышению рабочих температур до 200 °C и выше, снижению стоимости мембранных элементов за счёт масштабирования производства.

Заключение

Первапорация с NaA цеолитовыми мембранами — это зрелая, промышленно проверенная технология, которая закрывает задачи, недоступные для классических методов разделения. Там, где дистилляция упирается в азеотроп, где молекулярные сита требуют периодической регенерации, а органические мембраны не выдерживают температуры — керамическая первапорация работает непрерывно, эффективно и надёжно.

Для производств, где чистота растворителя критична — фармацевтика, электроника, тонкая химия — это не просто альтернатива, а технология выбора. А с учётом глобального тренда на энергоэффективность и «зелёную химию», интерес к первапорации будет только расти.
